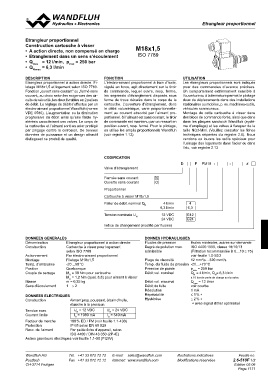

Etrangleur proportionnel M18x1,5
Construction cartouche à visser
• A action directe, non compensé en charge ISO 7789
• Etranglement dans un sens s’écoulement
• Qmax = 12 l/min, pmax = 250 bar
• QN max = 6,3 l/min

DESCRIPTION FONCTION UTILISATION
Etrangleur proportionnel à action directe. Fi- L’électro-aimant proportionnel à bain d’huile, Les étrangleurs proportionnels sont indiqués
letage M18x1,5 et logement selon ISO 7789. régulé en force, agit directement sur le tiroir pour des commandes d’avance précises.
Fonction „ouvert sans courant“ ou „fermé sans de commande, lequel ouvre, resp. ferme, Un comportement extrêmement sensible à
courant„ au choix selon les exigences des cir- les segments d’étranglement disposés sous l’ouverture ou à la fermeture permet le pilotage
cuits de sécurité, les deux livrables en 2 paliers forme de trous décalés dans le corps de la doux de déplacements dans des installations
de débit. Le réglage du débit s’effectue par un cartouche. L’ouverture d’étranglement, donc stationaires ou mobiles, p. ex. machines-outils,
électro-aimant proportionnel Wandfluh (norme le débit volumétrique, varie proportionnelle- véhicules communaux.
VDE 0580). L’augmentation ou la diminution ment au courant absorbé par l’aimant pro- Montage de cette cartouche à visser dans
progressive du débit ainsi qu’une faible hy- portionnel. Si l’aimant est sans courant, le tiroir des blocs de commande forés, ainsi que dans
stérésis caractérisent ces valves. Le corps de de commande est maintenu par un ressort en dans les plaques sandwich Wandfluh (systè-
la cartouche et l’aimant sont en acier protégé position ouvert, resp. fermé. Pour le pilotage, me d’empilage) et les valves à flasquer de la
par zingage contre la corrosion. De bonnes on utilise les amplis proportionnels Wandfluh taille NG3-Mini. (Veuillez consulter les fiches
données de puissance et un design attractif (voir registre 1.13). techniques séparées du registre 2.6). Nous
distinguent ce produit de qualité. vendons ou louons les outils spéciaux pour
l’usinage des logements dans l’acier ou dans
l’alu, voir registre 2.13

CODIFICATION D P PM18 - - #
Valve d’étranglement

Fermée sans courant N
Ouverte sans courant O

Proportionnel

Cartouche à visser M18x1,5

Palier de débit nominal QN 4 l/min 4
6,3 l/min 6,3

Tension nominale UN 12 VDC G12
24 VDC G24

Indice de changement (modifié par l’usine)

DONNEES GENERALES DONNES HYDRAULIQUES

Dénomination Etrangleur proportionnel à action directe Fluides de pression Huiles minérales, autres sur demande

Construction Cartouche à visser pour logement Degré de pollution max. ISO 4406:1999, classe 18/16/13

selon ISO 7789 admissible (Filtration recommandée ß 6…10 ≥ 75)

Actionnement Par électro-aimant proportionnel voir feuille 1.0-50/2

Montage Filetage M18x1,5 Plage de viscosité 12 mm2/s…320 mm2/s

Temp. d’ambiance -20…50 °C Temp. du fluide de pression -20…+70 °C

Position Quelconque Pression de pointe pmax = 250 bar
Débit vol. nominal QN = 4 l/min, QN= 6,3 l/min
Couple de serrage MD = 30 Nm pour cartouche
Masse MD = 1,2 Nm (qual. 8.8) pour aimant à visser à 10 bar de perte de charge sur la valve
m = 0,25 kg
Débit vol. maximal Qmax = 12 l/min
Sens d’écoulement 1→2 Débit de fuite voir courbe

Résolution 1 mA

DONNEES ELECTRIQUES Répétabilité ≤ 1% ∗

Construction Aimant prop. poussant, à bain d’huile, Hystérése ≤ 2% ∗

étanche à la pression ∗ avec signal dither optimalisé

Tension nom. UN = 12 VDC UN = 24 VDC
Courant limite IG = 1080 mA IG = 540 mA

Facteur de marche 100 % ED / FM (voir feuille 1.1-430)

Protection IP 65 selon EN 60 529

Racc. de l’aimant Par petite fiche d’appareil, selon

ISO 4400 / DIN 43 650 (2P+E)

Autres grandeurs électriques voir feuille 1.1-90 (PI29V)
