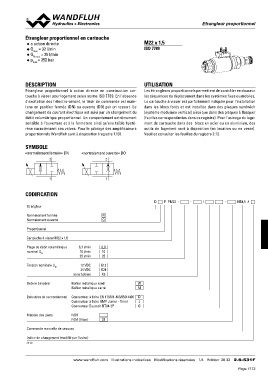

EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

Etrangleur proportionnel en cartouche M22 x 1,5
◆ a action directe
QpQmmNaamxxa==x =3352205l/bml/amirnin ISO 7789
◆
◆
◆

DESCRIPTION UTILISATION

Etrangleur proportionnel à action directe en construction car­ Les étrangleurs proportionnels permettent de contrôler en douceur
touche à visser pour logement selon norme ISO 7789. En l'absence les séquences de déplacement dans les systèmes fixes ou mobiles.
d'excitation des l'électro­aimant, le tiroir de commande est main­ La cartouche à visser est parfaitement indiquée pour l'installation
tenu en position fermée (DN) ou ouverte (DO) par un ressort. Le dans les blocs forés et est installée dans des plaques sandwich
changement du courant électrique est suivi par un changement du (système modulaire vertical) ainsi que dans des plaques à flasquer
débit volumétrique proportionnel. Un comportement extrêmement (feuilles correspondantes dans ce registre). Pour l'usinage du loge­
sensible à l’ouverture et à la fermeture ainsi qu’une faible hysté­ ment de cartouche dans des blocs en acier ou en aluminium, des
rèse caractérisent ces valves. Pour le pilotage des amplificateurs outils de logement sont à disposition (en location ou en vente).
proportionnels Wandfluh sont à disposition (registre 1.13). Veuillez consulter les feuilles du registre 2.13.

SYMBOLE «normalement ouverte» DO

«normalement fermée» DN 2

2

11

CODIFICATION

D P PM22 - - / - HB4,5 #

Etrangleur

Normalement fermée N
Normalement ouverte O

Proportionnel

Cartouche à visser M22 x 1,5

Plage de débit volumétrique 6,3 l/min 6,3
nominal QN 10 l/min 10
25 l/min 25

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine)

2.6-531

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 32 2.6-531F
