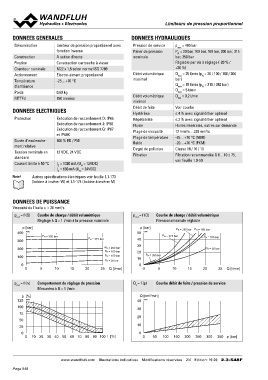

Page 948 - Softbound_Edition_19_fr

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression proportionnel avec Pression de service pmax = 400 bar
fonction inverse Palier de pression PN = 20 bar, 100 bar, 160 bar, 200 bar, 315
Construction A action directe nominale bar, 350 bar
Fixation Construction cartouche à visser Réglable par vis à réglage (­20 % /
Grandeur nominale M22 x 1,5 selon norme ISO 7789 Débit volumétrique +30 %)
Actionnement Electro­aimant proportionnel maximal Qmax = 25 l/min (pN = 20 / 100 / 160 / 200
Température ­25…+70 °C bar)
d’ambiance Débit volumétrique Qmax = 15 l/min (pN = 315 / 350 bar)
Poids 0,60 kg minimal Qmax = 5 l/min
MTTFd 150 années Débit de fuite Qmin = 0,2 l/min
Hystérèse
DONNEES ELECTRIQUES Répétabilité Voir courbe
Fluide ≤ 4 % avec signal dither optimal
Protection Exécution de raccordement D: IP65 Plage de viscosité ≤ 2 % avec signal dither optimal
Plage de température Huiles minérales, autres sur demande
Exécution de raccordement J: IP66 fluide 12 mm2/s…320 mm2/s
Degré de pollution ­25…+70 °C (NBR)
Exécution de raccordement G: IP67 Filtration ­20…+70 °C (FKM)
Classe 18 / 16 / 13
et IP69K Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0­50
Durée d’enclenche­ 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1­173
(bobine à insérer W) et 1.1­174 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Réglage à Q = 1 l/min à la pression nominale Pression minimale réglable

p [bar] p [bar] PN = 200 bar PN = 160 bar
400 K0842 50 K0843
PN = 350 bar PN = 315 bar PN = 315 bar PN = 100 bar
300 40

200 PN = 200 bar 30 PN = 20 bar
100 PN = 160 bar 20
PN = 100 bar
0 PN = 20 bar PN = 350 bar
0
5 10 15 20 25 Q [l/min] 10

0 Q [l/min]
0 5 10 15 20 25

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 1 l/min

p [%] Q [cm3/min]
125 K0844 40 K0845
100 30
20
75 10
50
25 0
0 50 100 150 200 250 300 350 p [bar]
0
0 10 20 30 40 50 60 70 80 90 100 I [%]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 19 29 2.3-548F
