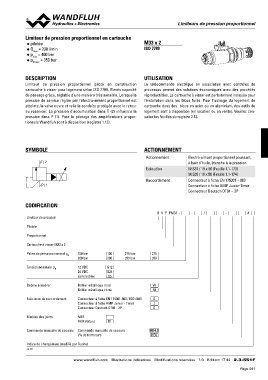

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ pilotée
ppQNmmamaxxa=x==420330500bl/abmrairn M33 x 2
◆
◆ ISO 7789
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté en construction La télécommande électrique en association avec contrôles de
cartouche à visser pour logement selon ISO 7789. Elevés capacité processus permet des solutions économiques avec des procédés
de passage grâce, réglable d'une manière très sensible. Lorsque la réproductibles. La cartouche à visser est parfaitement indiquée pour
pression de service réglée par l'électro-aimant proportionnel est l'installation dans les blocs forés. Pour l'usinage du logement de
atteinte, la valve ouvre et relie la conduite protégée avec le retour cartouche dans des blocs en acier ou en aluminium, des outils de
au reservoir. La pression d'accumulation dans T (2) influence la logement sont à disposition (en location ou en vente). Veuillez con-
pression dans P (1). Pour le pilotage des amplificateurs propor- sulter les feuilles du registre 2.13.
tionnels Wandfluh sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
(P) 1 Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

CODIFICATION B V P PM33 - - / - #

Limiteur de pression

Pilotée

Proportionnel

Cartouche à visser M33 x 2

Palier de pression nominal pN 100 bar 100 275 bar 275
200 bar 200 350 bar 350

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0

Indice de changement (modifié par l’usine)

2.3-551

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 44 2.3-551F
