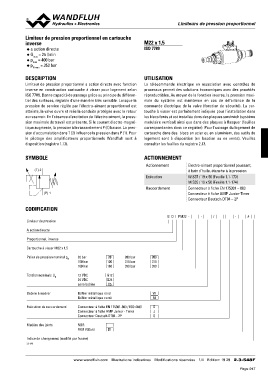

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

Limiteur de pression proportionnel en cartouche M22 x 1,5
inverse
◆ a action directe ISO 7789
QppNmmamaxxa=x==4203505l0/bmabiranr
◆ UTILISATION
◆
◆ La télécommande électrique en association avec contrôles de
processus permet des solutions économiques avec des procédés
DESCRIPTION réproductibles. Au moyen de la fonction inverse, la pression maxi­
male du système est maintenue en cas de défaillance de la
Limiteur de pression proportionnel a action directe avec fonction commande électrique de la valve (fonction de sécurité). La car­
inverse en construction cartouche à visser pour logement selon touche à visser est parfaitement indiquée pour l'installation dans
ISO 7789. Bonne capacité de passage grâce au principe du différen­ les blocs forés et est installée dans des plaques sandwich (système
tiel des surfaces, réglable d'une manière très sensible. Lorsque la modulaire vertical) ainsi que dans des plaques à flasquer (feuilles
pression de service réglée par l'électro­aimant proportionnel est correspondantes dans ce registre). Pour l'usinage du logement de
atteinte, la valve ouvre et relie la conduite protégée avec le retour cartouche dans des blocs en acier ou en aluminium, des outils de
au reservoir. En l'absence d'excitation de l'électro­aimant, la press­ logement sont à disposition (en location ou en vente). Veuillez
sion maximale de travail est présente. Si le courant électro­magné­ consulter les feuilles du registre 2.13.
tique augmente, la pression à le raccordement P (1) baisse. La pres­
sion d'accumulation dans T (2) influence la pression dans P (1). Pour
le pilotage des amplificateurs proportionnels Wandfluh sont à
disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro­aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
W.S37 / 19 x 50 (Feuille 1.1­173)
(P) 1 Exécution M.S35 / 19 x 50 (Feuille 1.1­174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior­Timer
Connecteur Deutsch DT04 – 2P

CODIFICATION B D I PM22 - - / -#

Limiteur de pression

A action directe

Proportionnel, inverse

Cartouche à visser M22 x 1,5

Palier de pression nominal pN 20 bar 20 200 bar 200
100 bar 100 315 bar 315
160 bar 160 350 bar 350

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l’usine)

2.3-548

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 19 29 2.3-548F
