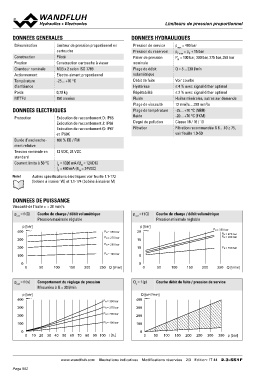

P. 952
Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Limiteur de pression proportionnel en Pression de service pmax = 400 bar
cartouche Pression du reservoir pT max = pP + 15 bar
Construction Piloté Palier de pression PN = 100 bar, 200 bar, 275 bar, 350 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M33 x 2 selon ISO 7789 Plage de débit Q = 5…230 l/min
Actionnement Electro-aimant proportionnel volumétrique
Température -25…+70 °C Débit de fuite Voir courbe
d’ambiance Hystérèse ≤ 4 % avec signal dither optimal
Poids 0,70 kg Répétabilité ≤ 2 % avec signal dither optimal
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
DONNEES ELECTRIQUES Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Protection Exécution de raccordement D: IP65 Degré de pollution Classe 18 / 16 / 13
Exécution de raccordement J: IP66 Filtration Filtration recommandée ß 6…10 ≥ 75,
Exécution de raccordement G: IP67 voir feuille 1.0-50
et IP69K
Durée d’enclenche- 100 % ED / FM
ment relative
Tension nominale en 12 VDC, 24 VDC
standard
Courant limite à 50 °C IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)
Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] PN = 350 bar 20 K0732_1 PN = 350 bar
400 K0731_1 PN = 275 bar 15 PN = 275 bar
PN = 200 bar 10 PN = 200 bar
300 PN = 100 bar
PN = 100 bar 5
200 0 50 100 150 200 250 Q [l/min]
100 0
0
0 50 100 150 200 250 Q [l/min]
pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 30 l/min
p [bar] PN = 350 bar Q [cm3/min]
400 K0733_1 PN = 275 bar 400 K0734_1
PN = 200 bar 300
300 200
PN = 100 bar 100
200
0
100 0 50 100 150 200 250 300 350 p [bar]
0
0 10 20 30 40 50 60 70 80 90 100 l [%]
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 44 2.3-551F
