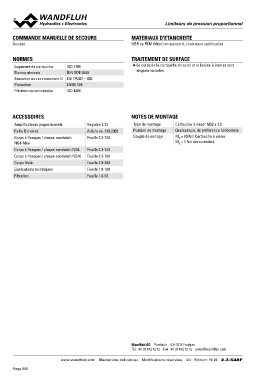

COMMANDE MANUELLE DE SECOURS Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

Aucune MATERIAUX D'ETANCHEITE

NORMES ISO 7789 NBR ou FKM (Viton) en standard, choix dans codification
DIN VDE 0580
Logement de cartouche EN 175301 – 803 TRAITEMENT DE SURFACE
Electro­aimants EN 60 529
Exécution de raccordement D ISO 4406 ◆ Le corps de la cartouche en acier et la bobine à insérer sont
Protection zingués­nickelés
Filtration recommandée

ACCESSOIRES NOTES DE MONTAGE

Amplificateurs proportionnels Registre 1.13 Type de montage Cartouche à visser M22 x 1,5
Fiche B (noire) Article no. 219.2002 Position de montage Quelconque, de préférence horizontale
Corps à flasquer / plaque sandwich Feuille 2.3­720 Couple de serrage MD = 60 Nm Cartouche à visser
NG4­Mini MD = 5 Nm ecrou moleté
Corps à flasquer / plaque sandwich NG6 Feuille 2.3­740
Corps à flasquer / plaque sandwich NG10 Feuille 2.3­760
Corps fileté Feuille 2.9­200
Explications techniques Feuille 1.0­100
Filtration Feuille 1.0­50

Wandfluh AG Postfach CH­3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 29 2.3-548F
