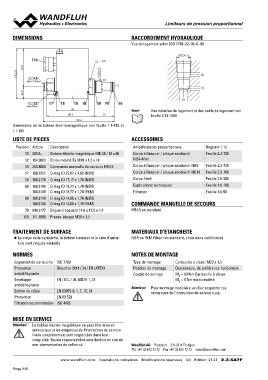

P. 946
DIMENSIONS Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
110 RACCORDEMENT HYDRAULIQUE
Vue du logement selon ISO 7789–22–02–0–98
M22x1.5
s30
93.3 M22x1.5 (2)
70.8 (1)
15 (2)
(1)
MD= 5.5Nm
22.5
12 17 18 10 18 50 70 60 (1)
MD= 9Nm Vue détaillée du logement et des outils de logement voir
feuille 2.13-1003
60 Note!
88.7 37
132.6
Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et
1.1-184
LISTE DE PIECES ACCESSOIRES
Position Article Description Amplificateurs proportionnels Registre 1.13
10 263.6... Bobine électro-magnétique MK.45 / 18 x 60 Corps à flasquer / plaque sandwich Feuille 2.3-720
12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18 NG4-Mini
15 253.8000 Commande manuelle de secours HB4,5 Corps à flasquer / plaque sandwich NG6 Feuille 2.3-740
17 160.2251 O-ring ID 25,07 x 2,62 (NBR) Corps à flasquer / plaque sandwich NG10 Feuille 2.3-760
18 160.2170 O-ring ID 17,17 x 1,78 (NBR) Corps fileté Feuille 2.9-200
50 160.2188 O-ring ID 18,77 x 1,78 (NBR) Explications techniques Feuille 1.0-100
160.8188 O-ring ID 18,77 x 1,78 (FKM) Filtration Feuille 1.0-50
60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.8140 O-ring ID 14,00 x 1,78 (FKM) COMMANDE MANUELLE DE SECOURS
70 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4
110 111.1080 Presse-étoupe M20 x 1,5 HB4,5 en standard
TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE
◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma- NBR ou FKM (Viton) en standard, choix dans codification
ture sont zingués-nickelés
NORMES NOTES DE MONTAGE
Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Directive 2014 / 34 / EU (ATEX) Position de montage Quelconque, de préférence horizontale
Protection Couple de serrage MD = 60 Nm Cartouche à visser
antidéflagrante EN / IEC / UL 60079-1, 31 MD = 9 Nm ecrou moleté
Enveloppe EN 60079-0, 1, 7, 15, 31 Attention! Pour montage modulaire veuillez respecter les
antidéflagrante EN 60 529 remarques de l’instruction de service s.v.p.
ISO 4406
Entrée de câble
Protection
Filtration recommandée
MISE EN SERVICE
Attention! La bobine électro-magnétique ne peut être mise en
service que si les exigences de l’instruction de service
livrée conjointement sont respectées dans leur Wandfluh AG Postfach CH-3714 Frutigen
intégralité. Touute responsabilité sera décliné en cas de Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
non-oberservation de celles-ci.
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 21 2.3-547F
