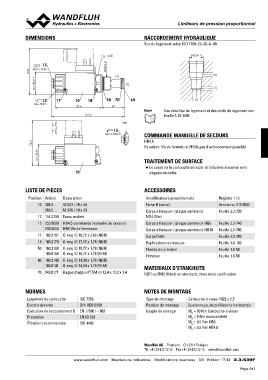

DIMENSIONS Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

15 RACCORDEMENT HYDRAULIQUE

MD= 5.5Nm Vue du logement selon ISO 7789–22–02–0–98

s30 M22x1.5

76.8 M22x1.5
W= 37.1
(2) (2)
(1) (1)

12 17 10 18 50 70 60 (1)

MD= 5Nm 78.4 37 Vue détaillée du logement et des outils de logement voir
121.6 feuille 2.13-1003
Note!
10
HB0 COMMANDE MANUELLE DE SECOURS

15 HB4,5

MD= 9.5Nm En option: Vis de fermeture (HB0), pas d'actionnement possible

74.8 TRAITEMENT DE SURFACE
M = 35
◆ Le corps de la cartouche en acier et la bobine à insérer sont

zingués-nickelés

LISTE DE PIECES ACCESSOIRES

Position Article Description Amplificateurs proportionnels Registre 1.13
10 Fiche B (noire) Article no. 219.2002
206.2… W.S37 / 19 x 50 Corps à flasquer / plaque sandwich Feuille 2.3-720
12 260.5… M.S35 / 19 x 50 NG4-Mini
15 Corps à flasquer / plaque sandwich NG6 Feuille 2.3-740
154.2700 Ecrou moleté Corps à flasquer / plaque sandwich NG10 Feuille 2.3-760
17 Corps fileté Feuille 2.9-200
18 253.8000 HB4,5 commande manuelle de secours Explications techniques Feuille 1.0-100
50 239.2033 HB0 Vis de fermeture Fluides de pression Feuille 1.0-50
Filtration Feuille 1.0-50
60 160.2187 O-ring ID 18,72 x 2,62 (NBR)
MATERIAUX D'ETANCHEITE
70 160.2170 O-ring ID 17,17 x 1,78 (NBR)
NBR ou FKM (Viton) en standard, choix dans codification
160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)

160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)

049.8177 Bague d'appui PTSM rd 12,4 x 15,3 x 1,4

NORMES NOTES DE MONTAGE

Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 60 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 17 43 2.3-539F
