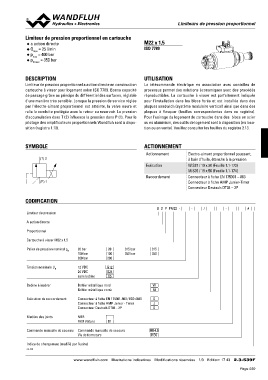

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ a action directe
ppQNmmamaxxa=x==4203505l0/bmabiranr M22 x 1,5
◆
◆ ISO 7789
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel a action directe en construction La télécommande électrique en association avec contrôles de
cartouche à visser pour logement selon ISO 7789. Bonne capacité processus permet des solutions économiques avec des procédés
de passage grâce au principe du différentiel des surfaces, réglable réproductibles. La cartouche à visser est parfaitement indiquée
d'une manière très sensible. Lorsque la pression de service réglée pour l'installation dans les blocs forés et est installée dans des
par l'électro-aimant proportionnel est atteinte, la valve ouvre et plaques sandwich (système modulaire vertical) ainsi que dans des
relie la conduite protégée avec le retour au reservoir. La pression plaques à flasquer (feuilles correspondantes dans ce registre).
d'accumulation dans T (2) influence la pression dans P (1). Pour le Pour l'usinage du logement de cartouche dans des blocs en acier
pilotage des amplificateurs proportionnels Wandfluh sont à dispo- ou en aluminium, des outils de logement sont à disposition (en loca-
sition (registre 1.13). tion ou en vente). Veuillez consulter les feuilles du registre 2.13.

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
(P) 1 Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

CODIFICATION B D P PM22 - - / - #

Limiteur de pression

A action directe

Proportionnel

Cartouche à visser M22 x 1,5

Palier de pression nominal pN 20 bar 20 315 bar 315
100 bar 100 350 bar 350
200 bar 200

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0

Indice de changement (modifié par l’usine)

2.3-529

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 43 2.3-539F
