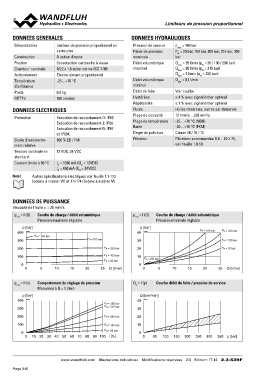

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression proportionnel en Pression de service pmax = 400 bar
cartouche Palier de pression PN = 20 bar, 100 bar, 200 bar, 315 bar, 350
Construction A action directe nominale bar
Fixation Construction cartouche à visser Débit volumétrique Qmax = 25 l/min (pN = 20 / 100 / 200 bar)
Grandeur nominale M22 x 1,5 selon norme ISO 7789 maximal Qmax = 20 l/min (pN = 315 bar)
Actionnement Electro-aimant proportionnel Qmax = 2 l/min (pN = 350 bar)
Température -25…+70 °C Débit volumétrique Qmin = 0,1 l/min
d’ambiance minimal
Poids 0,6 kg Débit de fuite Voir courbe
MTTFd 150 années Hystérèse ≤ 4 % avec signal dither optimal
Répétabilité ≤ 1 % avec signal dither optimal
DONNEES ELECTRIQUES Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Protection Exécution de raccordement D: IP65 Plage de température -25…+70 °C (NBR)
Exécution de raccordement J: IP66 fluide -20…+70 °C (FKM)
Exécution de raccordement G: IP67 Degré de pollution Classe 18 / 16 / 13
et IP69K Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
Durée d’enclenche- 100 % ED / FM
ment relative

Tension nominale en 12 VDC, 24 VDC
standard

Courant limite à 50 °C IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable

p [bar] p [bar] PN = 315 bar PN = 200 bar
40 K0950
400 K0949 PN = 350 bar

300 PN =315 bar 30 PN = 100 bar

200 PN = 200 bar 20 PN = 20 bar
100 PN = 100 bar
PN = 20 bar 10 PN =350 bar 10 15 20 25 Q [l/min]
0 0
0 5 10 15 20 25 Q [l/min] 05

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 1 l/min

p [bar] PN = 350 bar Q [cm3/min]
400 K0790 PN = 315 bar 40 K0791
30
300 20
10
200 PN = 200 bar
0
100 PN = 100 bar 0 50 100 150 200 250 300 350 p [bar]
0 PN = 20 bar
0
10 20 30 40 50 60 70 80 90 100 l [%]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 43 2.3-539F
