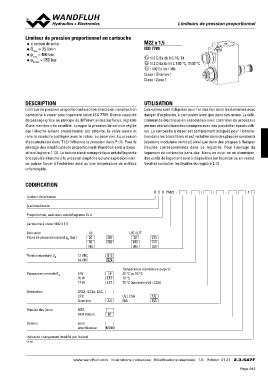

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ a action directe
ppQNmmamaxxa=x==4203505l0/bmabiranr M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Limiteur de pression proportionnel a action directe en construction Ces valves sont indiquées pour l’utilisation dans les domaines avec
cartouche à visser pour logement selon ISO 7789. Bonne capacité danger d’explosion, à ciel ouvert ainsi que dans des mines. La télé-
de passage grâce au principe du différentiel des surfaces, réglable commande électrique en association avec contrôles de processus
d'une manière très sensible. Lorsque la pression de service réglée permet des solutions économiques avec des procédés réproductib-
par l'électro-aimant proportionnel est atteinte, la valve ouvre et les. La cartouche à visser est parfaitement indiquée pour l'installa-
relie la conduite protégée avec le retour au reservoir. La pression tion dans les blocs forés et est installée dans des plaques sandwich
d'accumulation dans T (2) influence la pression dans P (1). Pour le (système modulaire vertical) ainsi que dans des plaques à flasquer
pilotage des amplificateurs proportionnels Wandfluh sont à dispo- (feuilles correspondantes dans ce registre). Pour l'usinage du
sition (registre 1.13). La bobine électro-magnétique antidéflagrante logement de cartouche dans des blocs en acier ou en aluminium,
encapsulée étanche à la pression empêche qu'une explosion inter- des outils de logement sont à disposition (en location ou en vente).
ne puisse forcer à l'extérieur ainsi qu'une température de surface Veuillez consulter les feuilles du registre 2.13.
inflammable.

CODIFICATION B D B PM22 - - / / - #

Limiteur de pression

A action directe

Proportionnel, exécution antidéflagrante Ex d

Cartouche à visser M22 x 1,5

Exécution L9 250 L15 / L17 275
Palier de pression nominal pN [bar] 20 280 20 315
80 100 350
160 200

Tension nominale UN 12 VDC G12
24 VDC G24

Puissance nominale PN 9W Température d’ambiance jusqu’à:
15 W L9 40 °C ou 90 °C
17 W
L15 70 °C

L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC,

CCC UL / CSA UL
MA MA
Australia AU

Matière des joints NBR
FKM (Viton)
D1

Options sans
amplificateur
M248

Indice de changement (modifié par l’usine)

2.3-547

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-547F
