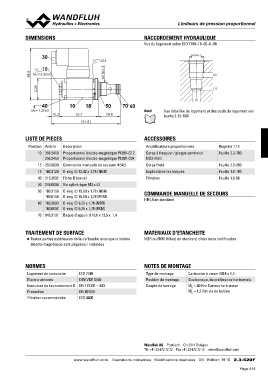

DIMENSIONS Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

30 RACCORDEMENT HYDRAULIQUE
15
Vue du logement selon ISO 7789–18–02–0–98
MD= 5.5Nm
68.8 M18x1.5
29
s24
M18x1.5
(2)

40 10 18 50 70 60 (1)
(1)
MD= 1.2Nm 52.7 Note!
10.3 91.8 28.8 Vue détaillée du logement et des outils de logement voir
feuille 2.13-1001

LISTE DE PIECES ACCESSOIRES

Position Article Description Amplificateurs proportionnels Registre 1.13
10 Corps à flasquer / plaque sandwich Feuille 2.3-700
256.2418 Proportionnel électro-magnétque PI29V-G12 NG3-Mini
15 256.2453 Proportionnel électro-magnétque PI29V-G24 Corps fileté Feuille 2.9-200
Explications techniques Feuille 1.0-100
253.8000 Commande manuelle de secours HB4,5 Filtration Feuille 1.0-50

18 160.2120 O-ring ID 12,42 x 1,78 (NBR) COMMANDE MANUELLE DE SECOURS

30 219.2002 Fiche B (noire) HB4,5 en standard

40 249.0006 Vis cylindrique M3 x 42

50 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

60 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.6092 O-ring ID 9,25 x 1,78 (FKM)

70 049.3137 Baque d'appui rd 10,6 x 13,5 x 1,4

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Toutes parties extérieures de la cartouche ainsi que la bobine NBR ou FKM (Viton) en standard, choix dans codification

électro-magnétique sont zinguées / nickelées

NORMES NOTES DE MONTAGE

Logement de cartouche ISO 7789 Type de montage Cartouche à visser M18 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 40 Nm Cartouche à visser
Protection EN 60 529 MD = 1,2 Nm vis de bobine
Filtration recommandée ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 19 15 2.3-520F
