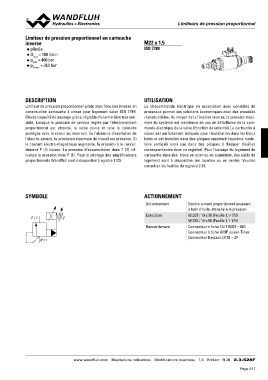

Limiteur de pression proportionnel en cartouche                           Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
inverse
◆ pilotée                                                            M22 x 1,5

                                                                     ISO 7789

◆  QppNmmamaxxa=x==410300500bl/abmrairn
◆
◆

DESCRIPTION                                                          UTILISATION

Limiteur de pression proportionnel piloté avec fonction inverse en   La télécommande électrique en association avec contrôles de
construction cartouche à visser pour logement selon ISO 7789.        processus permet des solutions économiques avec des procédés
Elevés capacité de passage grâce, réglable d'une manière très sen­   réproductibles. Au moyen de la fonction inverse, la pression maxi­
sible. Lorsque la pression de service réglée par l'électro­aimant    male du système est maintenue en cas de défaillance de la com­
proportionnel est atteinte, la valve ouvre et relie la conduite      mande électrique de la valve (fonction de sécurité).La cartouche à
protégée avec le retour au reservoir. En l'absence d'excitation de   visser est parfaitement indiquée pour l'installation dans les blocs
l'électro­aimant, la presssion maximale de travail est présente. Si  forés et est installée dans des plaques sandwich (système modu­
le courant électro­magnétique augmente, la pression à le raccor­     laire vertical) ainsi que dans des plaques à flasquer (feuilles
dement P (1) baisse. La pression d'accumulation dans T (2) inf­      correspondantes dans ce registre). Pour l'usinage du logement de
luence la pression dans P (1). Pour le pilotage des amplificateurs   cartouche dans des blocs en acier ou en aluminium, des outils de
proportionnels Wandfluh sont à disposition (registre 1.13).          logement sont à disposition (en location ou en vente). Veuillez
                                                                     consulter les feuilles du registre 2.13.

SYMBOLE                                                              ACTIONNEMENT   Electro­aimant proportionnel poussant,
                                                                                    à bain d’huile, étanche à la pression
     (T) 2                                                            Actionnement
              (P) 1                                                                 W.S37 / 19 x 50 (Feuille 1.1­173)
                                                                      Exécution     M.S35 / 19 x 50 (Feuille 1.1­174)

                                                                      Raccordement  Connecteur à fiche EN 175301 – 803
                                                                                    Connecteur à fiche AMP Junior­Timer
                                                                                    Connecteur Deutsch DT04 – 2P

                                         www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 19 28 2.3-528F
