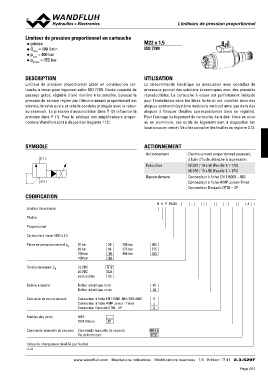

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ pilotée
ppQNmmamaxxa=x==410300500bl/abmrairn M22 x 1,5
◆
◆ ISO 7789
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté en construction car­ La télécommande électrique en association avec contrôles de
touche à visser pour logement selon ISO 7789. Elevés capacité de processus permet des solutions économiques avec des procédés
passage grâce, réglable d'une manière très sensible. Lorsque la réproductibles. La cartouche à visser est parfaitement indiquée
pression de service réglée par l'électro­aimant proportionnel est pour l'installation dans les blocs forés et est installée dans des
atteinte, la valve ouvre et relie la conduite protégée avec le retour plaques sandwich (système modulaire vertical) ainsi que dans des
au reservoir. La pression d'accumulation dans T (2) influence la plaques à flasquer (feuilles correspondantes dans ce registre).
pression dans P (1). Pour le pilotage des amplificateurs propor­ Pour l'usinage du logement de cartouche dans des blocs en acier
tionnels Wandfluh sont à disposition (registre 1.13). ou en aluminium, des outils de logement sont à disposition (en
location ou en vente). Veuillez consulter les feuilles du registre 2.13.

SYMBOLE ACTIONNEMENT Electro­aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement W.S37 / 19 x 50 (Feuille 1.1­173)
M.S35 / 19 x 50 (Feuille 1.1­174)
(P) 1 Exécution Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior­Timer
Raccordement Connecteur Deutsch DT04 – 2P

CODIFICATION -/ - #

Limiteur de pression B V P PM22 -

Pilotée 200
275
Proportionnel 350

Cartouche à visser M22 x 1,5 W
M
Palier de pression nominal pN 20 bar 20 200 bar D
63 bar 63 275 bar J
100 bar 100 350 bar G
160 bar 160
HB4,5
Tension nominale UN 12 VDC G12 HB0
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond
Boîtier métallique carré

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400
Connecteur à fiche AMP Junior - Timer
Connecteur Deutsch DT04 - 2P

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Commande manuelle de secours
Vis de fermeture

Indice de changement (modifié par l’usine)

2.3-529

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 41 2.3-529F
