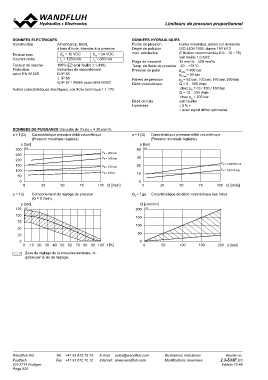

Page 926 - Softbound_Edition_19_fr

Limiteurs de
Limiteurs depprersesisoionnpproroppoortritoionnnelesl

DONNEES ElECTRIQuES DONNEES HyDRaulIQuES

Construction Aimant prop. tirant, Fluide de pression Huiles minérales, autres sur demande

à bain d’huile, étanche à la pression Degré de pollution ISO 4406:1999, classe 18/16/13

Tension nom. UN = 12 VDC UN = 24 VDC max. admissible (Filtration recommandée ß 6…10 ≥ 75)
Courant limite IG = 1250 mA IG = 680 mA
voir feuille 1.0-50/2
Facteur de marche
Protection 100% ED (voir feuille 1.1-430) Plage de viscosité 12 mm2/s…320 mm2/s
selon EN 60 529
Exécution du raccordement Temp. du fluide de pression -20…+70 °C

D:IP 65 Pression de point pmax = 400 bar
pTmax= 50 bar
J: IP 66
Paliers de pression pN = 63 bar, 100 bar, 160 bar, 200 bar
G:IP 67 / IP69 K selon DIN 40050 Débit volumétrique Q = 5…100 l/min

Autres caractéristiques électriques, voir fiche technique 1.1-172 chez pN = 63 / 100 / 160 bar
Q = 10…100 l/min

Débit de fuite chez pN = 200 bar
voir courbe

Hystérése ≤ 5% ∗

∗ avec signal dither optimalisé

DONNEES DE PuISSaNCE Viscosité de l’huile υ = 30 mm2/s

p = f (Q) Caractéristique pression-débit volumétrique p = f (Q) Caractéristique pression-débit volumétrique
(Pression maximale réglable) (Pression minimale réglable)

p [bar] p [bar]
40 K4041
300 K4040 PN = 200 bar
250 PN = 160 bar 30
200 20 PN = 160/200 bar

150 PN = 100 bar PN = 63/100 bar
100 PN = 63bar
10
50
0
0 0 25 50 75 100 Q [l/min]
0 25 50 75 100 Q [l/min]

p = f (l) Comportement du réglage de pression QL = f (p) Caractéristique du débit volumétrique des fuites
(Q = 5 l/min)

p [bar] Q [cm3/min]
125 K4042 200 K4043
150
100 100

75 50
0
50 0 50

25

0 100 150 200 p [bar]
0 10 20 30 40 50 60 70 80 90 100 l [%]

Zone de réglage de la pression nominale, ré-
glable par la vis de réglage.
