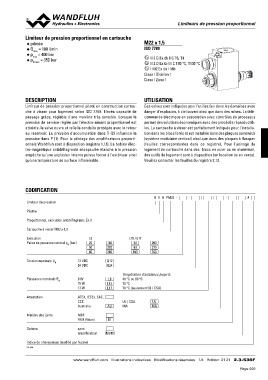

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ pilotée
ppQmNmamaxxa=x==410300500bl/abmrairn M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté en construction cartou- Ces valves sont indiquées pour l’utilisation dans les domaines avec
che à visser pour logement selon ISO 7789. Elevés capacité de danger d’explosion, à ciel ouvert ainsi que dans des mines. La télé-
passage grâce, réglable d'une manière très sensible. Lorsque la commande électrique en association avec contrôles de processus
pression de service réglée par l'électro-aimant proportionnel est permet des solutions économiques avec des procédés réproductib-
atteinte, la valve ouvre et relie la conduite protégée avec le retour les. La cartouche à visser est parfaitement indiquée pour l'installa-
au reservoir. La pression d'accumulation dans T (2) influence la tion dans les blocs forés et est installée dans des plaques sandwich
pression dans P (1). Pour le pilotage des amplificateurs proporti- (système modulaire vertical) ainsi que dans des plaques à flasquer
onnels Wandfluh sont à disposition (registre 1.13). La bobine élec- (feuilles correspondantes dans ce registre). Pour l'usinage du
tro-magnétique antidéflagrante encapsulée étanche à la pression logement de cartouche dans des blocs en acier ou en aluminium,
empêche qu'une explosion interne puisse forcer à l'extérieur ainsi des outils de logement sont à disposition (en location ou en vente).
qu'une température de surface inflammable. Veuillez consulter les feuilles du registre 2.13.

CODIFICATION B V B PM22 - - / / - #

Limiteur de pression

Pilotée

Proportionnel, exécution antidéflagrante Ex d

Cartouche à visser M22 x 1,5

Exécution L9 160 L15 / L17 200
Palier de pression nominal pN [bar] 20 220 20 275
50 280 63 350
80 100

Tension nominale UN 12 VDC G12
24 VDC G24

Puissance nominale PN 9W Température d’ambiance jusqu’à:
15 W L9 40 °C ou 90 °C
17 W
L15 70 °C

L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC,

CCC UL / CSA UL
MA MA
Australia AU

Matière des joints NBR
FKM (Viton)
D1

Options sans
amplificateur
M248

Indice de changement (modifié par l’usine)

2.3-536

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-536F
