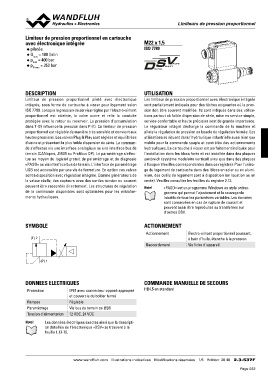

Limiteur de pression proportionnel en cartouche                                      Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
avec électronique intégrée
◆ pilotée                                                                       M22 x 1,5

                                                                                ISO 7789

◆  pQpmNmamaxxa=x==410300500bl/abmrairn
◆
◆

DESCRIPTION                                                                     UTILISATION

Limiteur de pression proportionnel piloté avec électronique                     Les limiteur de pression proportionnel avec électronique intégrée
intégrée, sous forme de cartouche à visser pour logement selon                  sont parfaitement indiqués pour des tâches exigeantes où la pres-
ISO 7789. Lorsque la pression de service réglée par l'électro-aimant            sion doit être souvent modifiée. Ils sont indiqués dans des utilisa-
proportionnel est atteinte, la valve ouvre et relie la conduite                 tions partout où faible dispersion de série, mise en service simple,
protégée avec le retour au reservoir. La pression d'accumulation                service confortable et haute précision sont de grande importance.
dans T (2) influence la pression dans P (1). Ce limiteur de pression            Le régulateur intégré décharge la commande de la machine et
proportionnel est réglable de manière très sensible et convient aux             pilote la régulation de pression en boucle de régulation fermée. Les
hautes pressions. Les valves Plug & Play sont réglées et équilibrées            utilisations se situent dans l'hydraulique industrielle aussi bien que
d'usine et présentent la plus faible dispersion de série. La comman-            mobile pour la commande souple et contrôlée des actionnements
de s'effectue via une interface analogique ou une interface bus de              hydrauliques. La cartouche à visser est parfaitement indiquée pour
terrain (CANopen, J1939 ou Profibus DP). Le paramétrage s'effec-                l'installation dans les blocs forés et est installée dans des plaques
tue au moyen du logiciel gratuit de paramétrage et de diagnosic                 sandwich (système modulaire vertical) ainsi que dans des plaques
«PASO» ou via interface bus de terrain. L'interface de paramétrage              à flasquer (feuilles correspondantes dans ce registre). Pour l'usina-
USB est accessible par une vis de fermeture. En option ces valves               ge du logement de cartouche dans des blocs en acier ou en alumi-
sont à disposition avec régulation intégrée. Comme générateurs de               nium, des outils de logement sont à disposition (en location ou en
la valeur réelle, des capteurs avec des sorties tension ou courant              vente). Veuillez consulter les feuilles du registre 2.13.
peuvent être raccordés directement. Les structures de régulation
de la commande disponibles sont optimisées pour les entraîne-                   Note!  «PASO» est un programme Windows en style ordino-
ments hydrauliques.                                                                    gramme qui permet l'ajustement et la sauvegarde
                                                                                       intuitifs de tous les paramètres variables. Les données
                                                                                       sont conservées en cas de rupture de courant et
                                                                                       peuvent aussi être reproduites ou transferées sur
                                                                                       d'autres DSV.

SYMBOLE                                                                         ACTIONNEMENT   Electro-aimant proportionnel poussant,
                                                                                               à bain d’huile, étanche à la pression
    (T) 2                                                                        Actionnement
                                                                                               Via fiche d'appareil
                                                                                 Raccordement

       (P) 1

DONNEES ELECTRIQUES                                                             COMMANDE MANUELLE DE SECOURS

Protection                               IP67 avec connecteur opposé approprié  HB4,5 en standard
                                         et couvercle du boîtier fermé
Rampes                                   Réglable
Paramétrage                              Via bus de terrain ou USB
Tension d’alimentation                   12 VDC, 24 VDC

Note!      Les données électriques exactes ainsi que la descripti-
           on détaillée de l'électronique «DSV» se trouvent à la
           feuille 1.13-76.

                                         www.wandfluh.com Illustrations indicatives Modifications réservées 1/6 Edition: 20 40 2.3-537F
