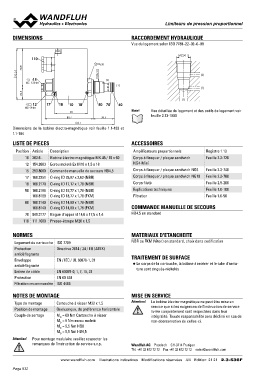

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DIMENSIONS                                                                              RACCORDEMENT HYDRAULIQUE

                                                                                        Vue du logement selon ISO 7789–22–02–0–98

93.3            110                                    M22x1.5  s30                            M22x1.5
      70.8       15
                                                                      (2)                                              (2)
            MD= 5.5Nm                                                              (1)                                 (1)

22.5

                  12   17 18 10 18                     50 70 60                                                                  (1)

            MD= 9Nm                                60                                   Note!  Vue détaillée du logement et des outils de logement voir
                                                                                               feuille 2.13-1003
                        88.7 38.5

                                                                          134.1

Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et
1.1-184

LISTE DE PIECES                                                                         ACCESSOIRES                                Registre 1.13
                                                                                                                                   Feuille 2.3-720
  Position Article Description                                                           Amplificateurs proportionnels
         10 263.6... Bobine électro-magnétique MK.45 / 18 x 60                           Corps à flasquer / plaque sandwich        Feuille 2.3-740
         12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18                                      NG4-Mini                                  Feuille 2.3-760
         15 253.8000 Commande manuelle de secours HB4,5                                  Corps à flasquer / plaque sandwich NG6    Feuille 2.9-200
         17 160.2251 O-ring ID 25,07 x 2,62 (NBR)                                        Corps à flasquer / plaque sandwich NG10   Feuille 1.0-100
         18 160.2170 O-ring ID 17,17 x 1,78 (NBR)                                        Corps fileté                              Feuille 1.0-50
         50 160.2188 O-ring ID 18,77 x 1,78 (NBR)                                        Explications techniques
              160.8188 O-ring ID 18,77 x 1,78 (FKM)                                      Filtration
         60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
              160.8140 O-ring ID 14,00 x 1,78 (FKM)                                     COMMANDE MANUELLE DE SECOURS
         70 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4
       110 111.1080 Presse-étoupe M20 x 1,5                                             HB4,5 en standard

NORMES                                                                                  MATERIAUX D'ETANCHEITE

Logement de cartouche   ISO 7789                                                        NBR ou FKM (Viton) en standard, choix dans codification
                        Directive 2014 / 34 / EU (ATEX)
Protection                                                                              TRAITEMENT DE SURFACE
antidéflagrante         EN / IEC / UL 60079-1, 31
                                                                                        ◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma-
Enveloppe               EN 60079-0, 1, 7, 15, 31                                           ture sont zingués-nickelés
antidéflagrante         EN 60 529
                        ISO 4406
Entrée de câble

Protection

Filtration recommandée

NOTES DE MONTAGE                                                                        MISE EN SERVICE

Type de montage         Cartouche à visser M22 x 1,5                                    Attention! La bobine électro-magnétique ne peut être mise en
                                                                                                      service que si les exigences de l’instruction de service
Position de montage Quelconque, de préférence horizontale                                             livrée conjointement sont respectées dans leur
                                                                                                      intégralité. Touute responsabilité sera décliné en cas de
Couple de serrage       MD = 60 Nm Cartouche à visser                                                 non-oberservation de celles-ci.
                        MD = 9 Nm ecrou moleté
                        MD = 9,5 Nm HB0                                                 Wandfluh AG Postfach CH-3714 Frutigen
                        MD = 5,5 Nm HB4,5                                               Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

Attention! Pour montage modulaire veuillez respecter les
              remarques de l’instruction de service s.v.p.

                        www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 21 2.3-536F
