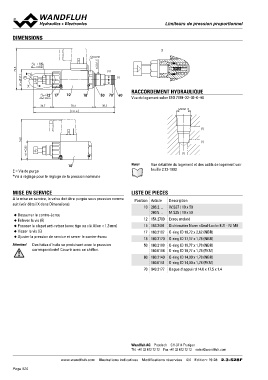

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DIMENSIONS

76.8 15 M22x1.5s30 X
W = 37.1
MD= 10Nm (2) RACCORDEMENT HYDRAULIQUE
10 18 (1)
s6 Vue du logement selon ISO 7789–22–02–0–98
E 78.4 50 70 60
151.6 M22x1.5
X* 38.5

12 17

MD= 5Nm

34.7

74.8 (2)
M = 35 (1)
(1)
10 Note!
Vue détaillée du logement et des outils de logement voir
E = Vis de purge feuille 2.13­1003

*Vis à réglage pour le réglage de la pression nominale

MISE EN SERVICE LISTE DE PIECES

A la mise en service, la valve doit être purgée sous pression comme Position Article Description
suit (voir détail X dans Dimensions):
10 206.2… W.S37 / 19 x 50
◆ Desserrer le contre­écrou 260.5… M.S35 / 19 x 50
◆ Enlever la vis (E)
◆ Pousser le clapet anti­retour (avec tige ou clé Allen < 1,3 mm) 12 154.2700 Ecrou moleté
◆ Visser la vis (E)
◆ Ajuster la pression de service et serrer le contre­écrou 15 153.2401 Dichtmutter Norm «Seal­Lock» 8 Zi ­ Ni M8

Attention! Des fuites d'huile se produisent avec la pression 17 160.2187 O­ring ID 18,72 x 2,62 (NBR)
correspondante! Couvrir avec un chiffon.
18 160.2170 O­ring ID 17,17 x 1,78 (NBR)

50 160.2188 O­ring ID 18,77 x 1,78 (NBR)
160.6188 O­ring ID 18,77 x 1,78 (FKM)

60 160.2140 O­ring ID 14,00 x 1,78 (NBR)
160.6141 O­ring ID 14,00 x 1,78 (FKM)

70 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4

Wandfluh AG Postfach CH­3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 28 2.3-528F
