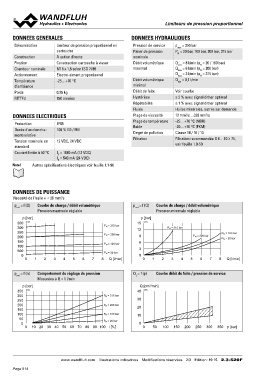

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression proportionnel en Pression de service pmax = 350 bar
cartouche Palier de pression PN = 20 bar, 100 bar, 200 bar, 315 bar
Construction A action directe nominale
Fixation Construction cartouche à visser Débit volumétrique Qmax = 8 l/min (pN = 20 / 100 bar)
Grandeur nominale M18 x 1,5 selon ISO 7789 maximal Qmax = 6 l/min (pN = 200 bar)
Actionnement Electro-aimant proportionnel Qmax = 3 l/min (pN = 315 bar)
Température -25…+70 °C Débit volumétrique Qmin = 0,1 l/min
d’ambiance minimal
Poids 0,25 kg Débit de fuite Voir courbe
MTTFd 150 années Hystérèse ≤ 2 % avec signal dither optimal
Répétabilité ≤ 1 % avec signal dither optimal
DONNEES ELECTRIQUES Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Protection IP65 Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Durée d’enclenche- 100 % ED / FM Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
ment relative voir feuille 1.0-50

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1080 mA (12 VDC)
IG = 540 mA (24 VDC)

Note! Autres spécifications électriques voir feuille 1.1-90

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable

p [bar] p [bar]
15 K0193
350 K0196 PN = 315 bar 12 PN = 315 bar
300
9 234
250 PN = 200 bar 6 PN = 200 bar PN = 100 bar
200 3 PN = 20 bar
0 567
150 PN = 100 bar 8 Q [l/min]
100 01

500 PN = 20 bar
0
0 1 2 3 4 5 6 7 8 Q [l/min]

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 1 l/min

p [bar] Q [cm3/min]
40 K0699
350 K0194 30
20
300 PN = 315 bar 10

250 0
0 50 100 150 200 250 300 350 p [bar]
200 PN = 200 bar

150

100 PN = 100 bar

50 PN = 20 bar
0
0 10 20 30 40 50 60 70 80 90 100 l [%]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 15 2.3-520F
