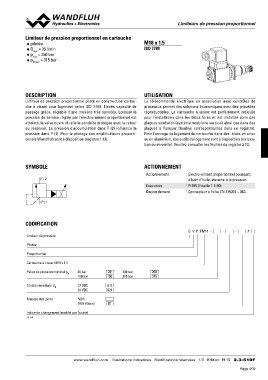

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ pilotée
pQpNmmamaxxa=x==3253501l5/bmabiranr M18 x 1,5
◆
◆ ISO 7789
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté en construction cartou- La télécommande électrique en association avec contrôles de
che à visser pour logement selon ISO 7789. Elevés capacité de processus permet des solutions économiques avec des procédés
passage grâce, réglable d'une manière très sensible. Lorsque la réproductibles. La cartouche à visser est parfaitement indiquée
pression de service réglée par l'électro-aimant proportionnel est pour l'installation dans les blocs forés et est installée dans des
atteinte, la valve ouvre et relie la conduite protégée avec le retour plaques sandwich (système modulaire vertical) ainsi que dans des
au reservoir. La pression d'accumulation dans T (2) influence la plaques à flasquer (feuilles correspondantes dans ce registre).
pression dans P (1). Pour le pilotage des amplificateurs proporti- Pour l'usinage du logement de cartouche dans des blocs en acier
onnels Wandfluh sont à disposition (registre 1.13). ou en aluminium, des outils de logement sont à disposition (en loca-
tion ou en vente). Veuillez consulter les feuilles du registre 2.13.

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
PI29V (Feuille 1.1-90)
(P) 1 Exécution
Raccordement Connecteur à fiche EN 175301 – 803

CODIFICATION

B V P PM18 - - - #

Limiteur de pression

Pilotée

Proportionnel

Cartouche à visser M18 x 1,5

Palier de pression nominal pN 20 bar 20 200 bar 200
100 bar 100 315 bar 315

Tension nominale UN 12 VDC G12
24 VDC G24

Matière des joints NBR D1
FKM (Viton)

Indice de changement (modifié par l’usine)

2.3-510

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 15 2.3-510F
