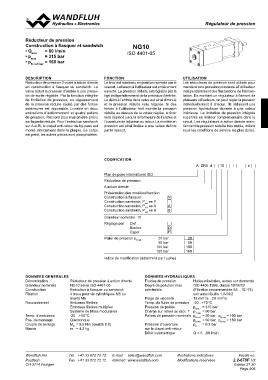

RRéédguucltaetueursr de pression

Réducteur de pression NG10
Construction à flasquer et sandwich
• Qmax = 80 l/min ISO 4401-05
• pmax = 315 bar
• pN red max = 160 bar

DESCRIPTION FONCTION UTILISATION
Réducteur de pression 3-voies à action directe Le tiroir est maintenu en position normale par le Les réducteurs de pression sont utilisés pour
en construction à flasquer ou sandwich. La ressort. La liaison à l’utilisateur est entièrement maintenir une pression constante à l’utilisateur
valve réduit la pression d’entrée à une pressi- ouverte. La pression réduite est réglable par la indépendamment des fluctuations de l’alimen-
on de sortie réglable. Par la fonction intégrée tige indépendemment de la pression d’entrée. tation. En montant un régulateur à l’amont de
de limitation de pression, un dépassement Le débit à l’entrée de la valve est ainsi diminué plusieurs utilisateurs, on peut régler la pression
de la pression réduite causé par des forces et la pression réduite sera régulée. Si des individuellement à chacun. Ils réduisent une
extérieures est impossible. Livrable en deux forces à l’utilisateur font monter la pression pression hydraulique donnée à une valeur
exécutions d’actionnement et quatre paliers réduite au-dessus de la valeur réglée, le tiroir intérieure. La limitation de pression intégrée
de pression. Raccord pour manomêtre prévu sera déplacé jusqu’à la fermeture de l’entrée et supprime un limiteur complémentaire dans le
sur la partie réduite. Pour l’exécution sandwich l’ouverture de la liaison au retour. La montée en circuit. Les régulateurs à action directe main-
sur A et B, le clapet anti-retour de by-pass est pression est ainsi limitée à une valeur définie tiennent la pression réduite très stable, même
monté directement dans la plaque. Le corps par le ressort. sous les conditions de service les plus dures.
est peint, les autres pièces sont phosphatées.

CODIFICATION

A DRV d 10 / #

Plan de pose international ISO 20
50
Réducteur de pression 100
160
A action directe

Présentation des modèles/fonction N
Construction à flasquer
Construction sandwich, Pred en P A
Construction sandwich, Pred en A B
Construction sandwich, Pred en B

Grandeur nominale 10

Réglage par Clef
Bouton
Capot D
H

Palier de pression pN red 20 bar
50 bar
100 bar
160 bar

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Réducteur de pression à action directe Fluides de pression Huiles minérales, autres sur demande

Grandeur nominale NG10 selon ISO 4401-05 Degré de pollution max. ISO 4406:1999, classe 18/16/13

Construction Exécution à flasquer ou sandwich admissible (Filtration recommandée ß6…10 ≥75)

Fixation 4 trous pour vis cylindriques M6 ou voir aussi feuille 1.0-50/2

tirants M6 Plage de viscosité 12 mm2/s…20 mm2/s

Raccordement Embases filetées Temp. du fluide de pression -20...+70 °C

Embases filetées multiples Pression de pointe pmax = 315 bar

Système de blocs modulaires Charge sur retour au racc. T pT max = 50 bar

Temp. d’ambiance -20…+50 °C Paliers de pression nominale pN red = 20 bar, pN red = 100 bar

Pos. de montage Quelconque pN red = 50 bar, pN red = 160 bar

Couple de serrage MD = 9,5 Nm (qualité 8.8) Pression d’ouverture pö = 0,2 bar
Masse m = 4,2 kg
sur le clapet anti-retour

Débit volumétrique Q = 0…80 l/min

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.2-670F 1/2
CH-3714 Frutigen Edition 21 30
