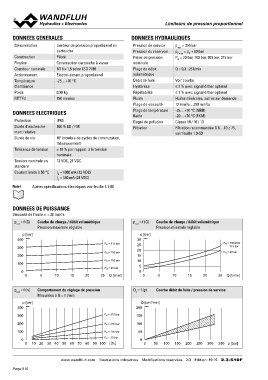

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression proportionnel en Pression de service pmax = 350 bar
cartouche Pression du reservoir pT max = pP + 80 bar
Construction Piloté Palier de pression PN = 20 bar, 100 bar, 200 bar, 315 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M18 x 1,5 selon ISO 7789 Plage de débit Q = 0,3...25 l/min
Actionnement Electro-aimant proportionnel volumétrique
Température -25…+70 °C Débit de fuite Voir courbe
d’ambiance Hystérèse ≤ 2 % avec signal dither optimal
Poids 0,38 kg Répétabilité ≤ 1 % avec signal dither optimal
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
DONNEES ELECTRIQUES Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Protection IP65 Degré de pollution Classe 18 / 16 / 13
Durée d’enclenche- 100 % ED / FM Filtration Filtration recommandée ß 6…10 ≥ 75,
ment relative voir feuille 1.0-50
Durée de vie 107 (nombre de cycles de commutation,
théoriquement)
Tolérance de tension ± 10 % par rapport à la tension
nominale
Tension nominale en 12 VDC, 24 VDC
standard
Courant limite à 50 °C IG = 1080 mA (12 VDC)
IG = 540 mA (24 VDC)

Note! Autres spécifications électriques voir feuille 1.1-90

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] 5 PN = 315 bar 30 K0250 PN = 100/200/
400 K0249 25 315 bar
300 PN = 200 bar 20
200 PN = 100 bar 15 PN = 20 bar
100 PN = 20 bar 10
5 10 15 20 25 Q [l/min]
0 10 15 20 25 Q [l/min] 5
0 0

0

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 1 l/min

p [bar] Q [cm3/min]
400 K0251 200 K0252
150
300 PN = 315 bar 100

200 PN = 200 bar 50
0
100 PN = 100 bar 0 50 100 150 200 250 300 350 p [bar]
0 PN = 20 bar
0
10 20 30 40 50 60 70 80 90 100 l [%]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 15 2.3-510F
