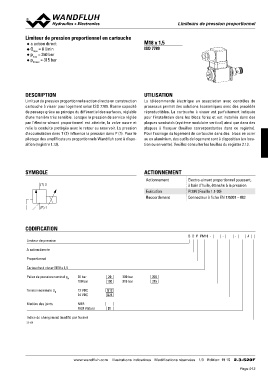

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ a action direct
ppQNmmamaxxa=x==3853l01/m5biabnrar M18 x 1,5
◆
◆ ISO 7789
◆
DESCRIPTION UTILISATION
Limiteur de pression proportionnel a action directe en construction La télécommande électrique en association avec contrôles de
cartouche à visser pour logement selon ISO 7789. Bonne capacité processus permet des solutions économiques avec des procédés
de passage grâce au principe du différentiel des surfaces, réglable réproductibles. La cartouche à visser est parfaitement indiquée
d'une manière très sensible. Lorsque la pression de service réglée pour l'installation dans les blocs forés et est installée dans des
par l'électro-aimant proportionnel est atteinte, la valve ouvre et plaques sandwich (système modulaire vertical) ainsi que dans des
relie la conduite protégée avec le retour au reservoir. La pression plaques à flasquer (feuilles correspondantes dans ce registre).
d'accumulation dans T (2) influence la pression dans P (1). Pour le Pour l'usinage du logement de cartouche dans des blocs en acier
pilotage des amplificateurs proportionnels Wandfluh sont à dispo- ou en aluminium, des outils de logement sont à disposition (en loca-
sition (registre 1.13). tion ou en vente). Veuillez consulter les feuilles du registre 2.13.
SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
PI29V (Feuille 1.1-90)
(P) 1 Exécution
Raccordement Connecteur à fiche EN 175301 – 803
CODIFICATION
B D P PM18 - - - #
Limiteur de pression
A action directe
Proportionnel
Cartouche à visser M18 x 1,5
Palier de pression nominal pN 20 bar 20 200 bar 200
100 bar 100 315 bar 315
Tension nominale UN 12 VDC G12
24 VDC G24
Matière des joints NBR D1
FKM (Viton)
Indice de changement (modifié par l’usine)
2.3-520
www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 15 2.3-520F
