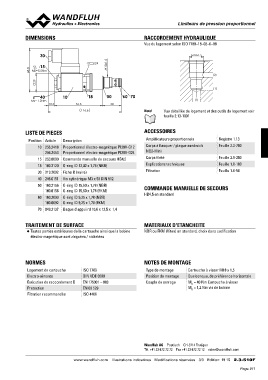

DIMENSIONS                              s24  M18x1.5                   Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

          3068.8                                                  RACCORDEMENT HYDRAULIQUE
          15
                                                                  Vue du logement selon ISO 7789–18–02–0–98
      MD= 5.5Nm
                                                                                                                     M18x1.5

                                                                                                                                              (2)

      29

          40 10                     18       50 60 70                                                                                    (1)
                                                                                                                     (1)
      MD= 1.2Nm                                 30
                                                                                   Vue détaillée du logement et des outils de logement voir
                 10.3         76.3                                          Note!  feuille 2.13-1001

                              116.6

LISTE DE PIECES                                                   ACCESSOIRES                          Registre 1.13
                                                                                                       Feuille 2.3-700
  Position Article Description                                     Amplificateurs proportionnels
         10 256.2418 Proportionnel électro-magnétque PI29V-G12     Corps à flasquer / plaque sandwich  Feuille 2.9-200
              256.2453 Proportionnel électro-magnétque PI29V-G24   NG3-Mini                            Feuille 1.0-100
         15 253.8000 Commande manuelle de secours HB4,5            Corps fileté                        Feuille 1.0-50
         18 160.2120 O-ring ID 12,42 x 1,78 (NBR)                  Explications techniques
         30 219.2002 Fiche B (noire)                               Filtration
         40 246.0151 Vis cylindrique M3 x 50 DIN 912
         50 160.2156 O-ring ID 15,60 x 1,78 (NBR)                 COMMANDE MANUELLE DE SECOURS
              160.6156 O-ring ID 15,60 x 1,78 (FKM)
         60 160.2093 O-ring ID 9,25 x 1,78 (NBR)                  HB4,5 en standard
              160.6092 O-ring ID 9,25 x 1,78 (FKM)
         70 049.3137 Baque d'appui rd 10,6 x 13,5 x 1,4

TRAITEMENT DE SURFACE                                             MATERIAUX D'ETANCHEITE

◆ Toutes parties extérieures de la cartouche ainsi que la bobine  NBR ou FKM (Viton) en standard, choix dans codification

   électro-magnétique sont zinguées / nickelées

NORMES                                                            NOTES DE MONTAGE

 Logement de cartouche              ISO 7789                      Type de montage      Cartouche à visser M18 x 1,5
 Electro-aimants                    DIN VDE 0580                  Position de montage  Quelconque, de préférence horizontale
 Exécution de raccordement D        EN 175301 – 803               Couple de serrage    MD = 40 Nm Cartouche à visser
 Protection                         EN 60 529                                          MD = 1,2 Nm vis de bobine
 Filtration recommandée             ISO 4406

                                                                                  Wandfluh AG Postfach CH-3714 Frutigen
                                                                                  Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                       www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 19 15 2.3-510F
