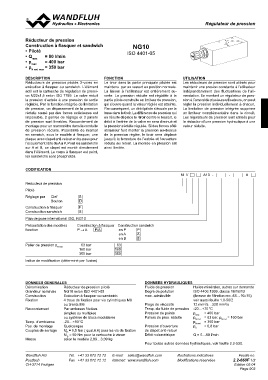

Réducteur de pression NG10
Construction à flasquer et sandwich
• Piloté ISO 4401-05
• Qmax = 80 l/min
• pmax = 400 bar
• pN red max = 350 bar

DESCRIPTION FONCTION UTILISATION
Réducteurs de pression pilotés 3-voies en Le tiroir dans la partie principale pilotée est Les réducteurs de pression sont utilisés pour
exécution à flasquer ou sandwich. L’élément maintenu par un ressort en position normale. maintenir une presion constante à l’utilisateur
actil est la cartouche de régulation de pressi- La liaison à l’utilisateur est entièrement ou- indépendamment des fluctuations de l’ali-
on M22x1,5 selon ISO 7789. La valve réduit verte. La pression réduite est réglable à la mentation. En montant un régulateur de pres-
la pression d’entrée à une pression de sortie partie pilote construite en limiteur de pression, sion à l’amont de plusieurs utlisateurs, on peut
réglable. Par la fonction intégrée de limitation qui s’ouvre quand la valeur réglée est atteinte. régler la pression individuellement à chacun.
de pression, un dépassement de la pression Par conséquent, un débit pilote s’écoule par la La limitation de pression intégrée supprime
réduite causé par des forces extérieures est buse dans le tiroir. La différence de pression qui un limiteur complémentaire dans le circuit.
impossible. 2 genres de réglage et 3 paliers en résulte déplace le tiroir contre le ressort, le Les régulateurs de pression sont utilisés pour
de pression sont livrables. Raccordement de débit à l’entrée de la valve en sera diminué et la réduction d’une pression hydraulique à une
montage pour un manomètre dans la conduite la pression réduite régulée. Si des forces côté valeur réduite.
de pression réduite. Possibilité de monter utilisateur font monter la pression au-dessus
en sanwich, sous le modèle à flasquer, une de la pression réglée, le tiroir sera déplacé
plaque avec clapet anti-retour en by-pass pour jusqu’à la fermeture de l’entrée et l’ouverture
l’écoulement libre de A à P. Pour les sandwichs réduite au retour. La montée en pression est
sur A et B, ce clapet est monté directement ainsi limitée.
dans l’élément. Le corps à flasquer est peint,
les sandwichs sont phosphatés.

CODIFICATION

MV A10 - - #

Réducteur de pression

Piloté

Réglage par Clef S
Bouton D

Construction à flasquer F
Construction sandwich S

Plan de pose international ISO, NG10

Présentation des modèles Construction à flasquer Construction sandwich
fonction P → A P/A
en P P

en A A

en B B

Palier de pression pN red 63 bar 63
160 bar 160
350 bar 350

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Réducteur de pression piloté Fluide de pression Huiles minérales, autres sur demande

Grandeur nominale NG10 selon ISO 4401-05 Degré de pollution ISO 4406:1999, classe 18/16/13

Construction Exécution à flasquer ou sandwich max. admissible (finesse de filtration rec. ß6…10≥75)

Fixation 4 trous de fixation pour vis cylindriques M6 voir aussi feuille 1.0-50/2

ou tirants M6 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Par embases filetées Temp. du fluide de pression -20…+70 °C

simples ou multiples Pression de pointe pmax = 400 bar
Paliers de pres. réduite pN red = 63 bar, pN red = 160 bar
ou système de blocs modulaires pN red = 350 bar
Pression d’ouverture pö = 0,8 bar
Temp. d’ambiance -20…+50 °C du clapet anti-retour

Pos. de montage Quelconque

Couples de serrage MD = 9,5 Nm ( qual.8.8) pour les vis de fixation Débit volumétrique Q = 0…80 l/min
Masse MD = 50 Nm pour la cartouche à visser
selon le modèle 2,89…3,09 kg

Pour toutes autres données hydrauliques, voir feuille 2.2-530.
