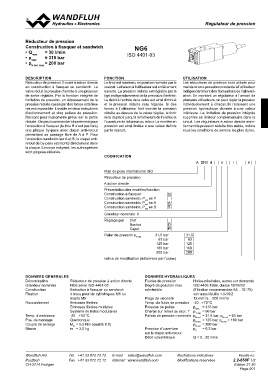

RRéédguucltaetueursr de pression

Réducteur de pression NG6
Construction à flasquer et sandwich
• Qmax = 30 l/min ISO 4401-03
• pmax = 315 bar
• pN red max = 200 bar

DESCRIPTION FONCTION UTILISATION
Réducteur de pression 3-voies à action directe Le tiroir est maintenu en position normale par le Les réducteurs de pression sont utilisés pour
en construction à flasquer ou sandwich. La ressort. La liaison à l’utilisateur est entièrement maintenir une pression constante à l’utilisateur
valve réduit la pression d’entrée à une pression ouverte. La pression réduite est réglable par la indépendamment des fluctuations de l’aliment-
de sortie réglable. Par la fonction intégrée de tige indépendamment de la pression d’entrée. ation. En montant un régulateur à l’amont de
limitation de pression, un dépassement de la Le débit à l’entrée de la valve est ainsi diminué plusieurs utilisateurs, on peut régler la pression
pression réduite causé par des forces extérieu- et la pression réduite sera régulée. Si des individuellement à chacun.Ils réduisent une
res est impossible. Livrable en deux exécutions forces à l’utilisateur font monter la pression pression hydraulique donnée à une valeur
d’actionnement et cinq paliers de pression. réduite au-dessus de la valeur réglée, le tiroir intérieure. La limitation de pression intégrée
Raccord pour manomêtre prévu sur la partie sera déplacé jusqu’à la fermeture de l’entrée et supprime un limiteur complémentaire dans le
réduite. On peut commander séparément pour l’ouverture de la liaison au retour. La montée en circuit. Les régulateurs à action directe main-
l’exécution à flasquer (le trou B n’est pas foré) pression est ainsi limitée à une valeur définie tiennent la pression réduite très stable, même
une plaque by-pass avec clapet anti-retour par le ressort. sous les conditions de service les plus dures.
permettant un passage libre de A à P. Pour
l’exécution sandwich sur A et B, le clapet anti-
retour de by-pass est monté directement dans
la plaque. Le corps est peint, les autres pièces
sont zingués-nickelés.

CODIFICATION

A DRV d 6 / #

Plan de pose international ISO

Réducteur de pression

A action directe

Présentation des modèles/fonction N
Construction à flasquer
Construction sandwich, Pred en P A
Construction sandwich, Pred en A B
Construction sandwich, Pred en B

Grandeur nominale 6

Réglage par Clef
Bouton
Capot D
H

Palier de pression pN red 31,5 bar 31,5
63 bar 63

125 bar 125
160 bar 160
200 bar 200

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Réducteur de pression à action directe Fluides de pression Huiles minérales, autres sur demande

Grandeur nominale NG6 selon ISO 4401-03 Degré de pollution max. ISO 4406:1999, classe 18/16/13

Construction Exécution à flasquer ou sandwich admissible (Filtration recommandée ß6…10≥75)

Fixation 4 trous pour vis cylindriques M5 ou voir aussi feuille 1.0-50/2

tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Embases filetées Temp. du fluide de pression -20...+70 °C

Embases filetées multiples Pression de pointe pmax = 315 bar

Système de bolcs modulaires Charge sur retour au racc. T pT max = 50 bar

Temp. d’ambiance -20…+50 °C Paliers de pression nominale pN red = 31,5 bar, pN red = 63 bar

Pos. de montage Quelconque pN red = 125 bar, pN red = 160 bar

Couple de serrage MD = 5,5 Nm (qualité 8.8) pN red = 200 bar
Masse m = 2,0 kg Pression d’ouverture pö = 0,2 bar

sur le clapet anti-retour

Débit volumétrique Q = 0...30 l/min

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.2-650F 1/2
CH-3714 Frutigen Edition 21 30
