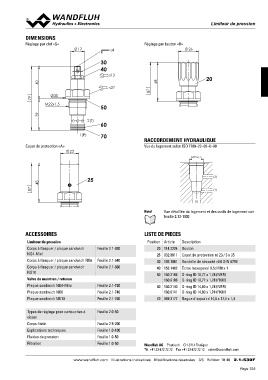

DIMENSIONS LLiimmiitteeuurr ddee pprreessssiioonn
Réglage par clef «S» Réglage par bouton «D»
30
40
20
50 RACCORDEMENT HYDRAULIQUE
60 Vue du logement selon ISO 7789–22–02–0–98
70
M22x1.5
Capot de protection «A»
(2)
25
(1)
Note! (1)
Vue détaillée du logement et des outils de logement voir
feuille 2.13-1003
ACCESSOIRES LISTE DE PIECES
Limiteur de pression Feuille 2.1-620 Position Article Description
Corps à flasquer / plaque sandwich 20 114.2224 Bouton
NG4-Mini Feuille 2.1-640 25 032.0611 Capot de protection rd 23 / 3 x 35
Corps à flasquer / plaque sandwich NG6 Feuille 2.1-660 30 193.1061 Rondelle de sécurité rd 6 DIN 6799
Corps à flasquer / plaque sandwich 40 153.1402 Écrou hexagonal 0,5d M8 x 1
NG10 Feuille 2.1-720 50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
Valve de maintien / retenue Feuille 2.1-740 160.6188 O-ring ID 18,77 x 1,78 (FKM)
Plaque sandwich NG4-Mini Feuille 2.1-760 60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
Plaque sandwich NG6 160.6141 O-ring ID 14,00 x 1,78 (FKM)
Plaque sandwich NG10 70 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4
Types de réglage pour cartouches à Feuille 2.0-50 Wandfluh AG Postfach CH-3714 Frutigen
visser Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
Corps fileté Feuille 2.9-200
Explications techniques Feuille 1.0-100
Fluides de pression Feuille 1.0-50
Filtration Feuille 1.0-50
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 18 40 2.1-530F
