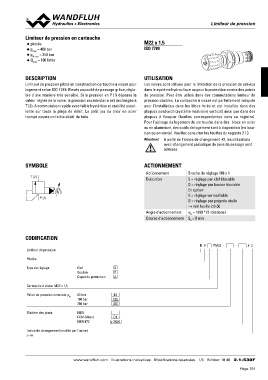

LLiimmiitteeuurr ddee pprreessssiioonn

Limiteur de pression en cartouche M22 x 1,5

◆ pilotée ISO 7789

◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 100 l/min

DESCRIPTION UTILISATION

Limiteur de pression piloté en construction cartouche à visser pour Les valves sont utilisée pour la limitation de la pression de service
logement selon ISO 7789. Elevés capacité de passage grâce, régla- dans le système hydraulique ou pour la protection contre des points
ble d'une manière très sensible. Si la pression en P (1) dépasse la de pression. Peut être utilisé dans des commutations limiteur de
valeur réglée de la valve, la pression excédentaire est dechargée à pression doubles. La cartouche à visser est parfaitement indiquée
T (2). A commutation rapide avec faible hystérèse et stabilité excel- pour l'installation dans les blocs forés et est installée dans des
lente sur toute la plage de débit. Le petit jeu du tiroir en acier plaques sandwich (système modulaire vertical) ainsi que dans des
trempé assure un faible débit de fuite. plaques à flasquer (feuilles correspondantes dans ce registre).
Pour l'usinage du logement de cartouche dans des blocs en acier
ou en aluminium, des outils de logement sont à disposition (en loca-
tion ou en vente). Veuillez consulter les feuilles du registre 2.13.

Attention! A partir de l'indice de changement #2, les utilisations
avec changement périodique de sens de passage sont
admises.

SYMBOLE ACTIONNEMENT Broche de réglage M8 x 1

T (2) Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
P (1) En option:
Angle d’actionnement K = réglage verrouillable
Course d’actionnement G = réglage par poignée étoile
→ voir feuille 2.0-50

ab = 1800 ° (5 rotations)
Sb = 5 mm

CODIFICATION

B V PM22 - - # 2

Limiteur de pression

Pilotée

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M22 x 1,5

Palier de pression nominale pN 63 bar 63
160 bar 160
350 bar 350

Matière des joints NBR
FKM (Viton)
NBR 872 D1
y-Z604

Indice de changement (modifié par l‘usine)

2.1-530

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 18 40 2.1-530F
