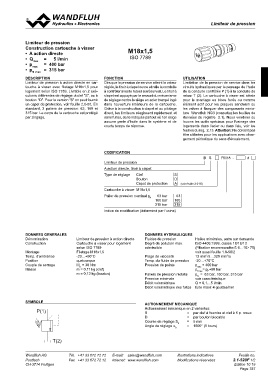

LLimimitieteuursr ddee pprreessssiioonn

Limiteur de pression m18x1,5 UTILISATION
Construction cartouche à visser Limitation de la pression de service dans les
• A action directe ISO 7789 circuits hydrauliques par le passage de l'huile
• Qmax = 5 l/min de la conduite contrôlée P (1) à la conduite de
• pmax = 400 bar FONCTION retour T (2). La cartouche à visser est idéale
• pN max = 315 bar Dès que la pression de service atteint la valeur pour le montage en blocs forés ou comme
réglée, le tiroir à clapet ouvre et relie la conduite élément actif pour les plaques sandwich ou
DESCRIPTION à contrôler avec le retour au réservoir. Le tiroir à les valves à flasquer des composants minia-
Limiteur de pression à action directe en car- clapet est appuyé par le ressort du mécanisme ture Wandfluh NG3 (consultez les feuilles de
touche à visser avec filetage M18x1,5 pour de réglage contre le siège en acier trempé logé données du registre 2.1). Nous vendons ou
logement selon ISO 7789. Livrable en 2 exé- dans l'ouverture intérieure de la cartouche. louons les outils spéciaux pour l'usinage des
cutions différentes de réglage: à clef "S", ou à Grâce à la construction à clapet et au pilotage logements dans l'acier ou dans l'alu, voir les
bouton "D". Pour la version "S" on peut fournir direct, les limiteurs réagissent rapidement et feuilles du reg. 2.13. Attention: Ne doivent pas
un capot de protection, voir feuille 2.0-50. En sans fuites, donc indiqués partout où l'on exige être utilisées pour les applications avec chan-
standard, 3 paliers de pression: 63, 160 et aucune perte d'huile dans le système et de gement périodique du sens d'écoulement.
315 bar. Le corps de la cartouche est protégé courts temps de réponse.
par zingage.

CODIFICATION BS PM18 - #
Limiteur de pression

A action directe, tiroir à clapet

Type de réglage Clef S
Bouton D
Capot de protection A (voir feuille 2.0-50)

Cartouche à visser M18x1,5

Palier de pression nominal pN 63 bar 63
160 bar 160
315 bar 315

Indice de modification (déterminé par l'usine)

DONNEES gENERALES donnees hydrAuliQues
Dénomination
Construction Limiteur de pression à action directe Fluides de pression Huiles minérales, autre sur demande
Cartouche à visser pour logement
Montage selon ISO 7789 Degré de pollution max. ISO 4406:1999, classe 18/16/13
Temp. d'ambiance Filetage M18x1,5
Position -20…+50°C admissible (Filtration recommandée ß 6…10≥ 75)
Couple de serrage quelconque
Masse MD = 30 Nm voir aussi feuille 1.0-50/2
m = 0,11 kg (clef)
m = 0,12 kg (bouton) Plage de viscosité 12 mm2/s…320 mm2/s

Temp. du fluide de pression -20…+70°C

Pression de pointe pmax = 400 bar
pTmax= pP+80 bar
Paliers de pression réduite pN = 63 bar, 160 bar, 315 bar
Pression minimale voir caractéristique

Débit volumétrique Q = 0,1…5 l/min

Débit volumétrique des fuites fuite maxi: 4 gouttes/min

SymbOLE ACTionneMenT MeCAniQue

P(1) Actionnement mécanique en 2 variantes:

S = par clef à fourche et clef à 6 p. creux

D = par bouton blocable

Course de réglage Sb = 5 mm
Angle de réglage αb = 1800° (5 tours)

T(2)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-520F 1/2
CH-3714 Frutigen Edition 10 19
