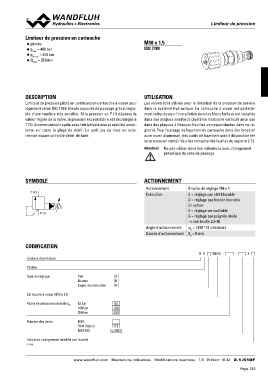

Limiteur de pBrVe.PssMio1n8

Limiteur de pression en cartouche M18 x 1,5

◆ pilotée ISO 7789

◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 25 l/min

DESCRIPTION UTILISATION

Limiteur de pression piloté en construction cartouche à visser pour Les valves sont utilisée pour la limitation de la pression de service
logement selon ISO 7789. Elevés capacité de passage grâce, régla- dans le système hydraulique. La cartouche à visser est parfaite-
ble d'une manière très sensible. Si la pression en P (1) dépasse la ment indiquée pour l'installation dans les blocs forés et est installée
valeur réglée de la valve, la pression excédentaire est dechargée à dans des plaques sandwich (système modulaire vertical) ainsi que
T (2). A commutation rapide avec faible hystérèse et stabilité excel- dans des plaques à flasquer (feuilles correspondantes dans ce re-
lente sur toute la plage de débit. Le petit jeu du tiroir en acier gistre). Pour l'usinage du logement de cartouche dans des blocs en
trempé assure un faible débit de fuite. acier ou en aluminium, des outils de logement sont à disposition (en
location ou en vente). Veuillez consulter les feuilles du registre 2.13.

Attention! Ne pas utiliser dans des utilisations avec changement
périodique du sens de passage.

SYMBOLE ACTIONNEMENT Broche de réglage M8 x 1

T (2) Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
P (1) En option:
Angle d’actionnement K = réglage verrouillable
Course d’actionnement G = réglage par poignée étoile
→ voir feuille 2.0-50

ab = 1800 ° (5 rotations)
Sb = 5 mm

CODIFICATION

B V PM18 - - #

Limiteur de pression

Pilotée

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M18 x 1,5

Palier de pression nominale pN 63 bar 63
160 bar 160
350 bar 350

Matière des joints NBR
FKM (Viton)
NBR 872 D1
y-Z604

Indice de changement (modifié par l‘usine)

2.1-510

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 16 42 2.1-510F
