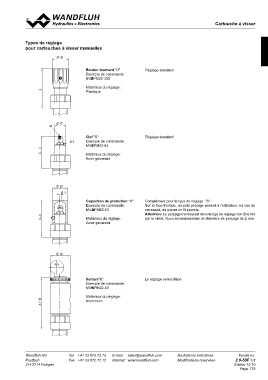

CCaratrotouuchchese à visser

Types de réglage Ø 22
pour cartouches à visser manuelles

Ø 26

Bouton tournant "D" Réglage standard
Exemple de commande:
X - 12 X BVDPM22-350 X+8 X X+5

Matériaux du réglage:
Plastique

s4 Ø 17 Ø 27 Réglage standard
s13
Clef "S"
Exemple de commande:
MVSPM22-63
Matériaux du réglage:
Acier galvanisé

Ø 23 Ø 40
Ø3

X-4 Capuchon de protection "A" Complément pour le type de réglage "S"
Exemple de commande: Sur la face frontale, un petit perçage permet à l’utilisateur, en cas de
MVAPM22-63 nécessité, de placer un fil plombé.
Attention: Le perçage transversal dans la tige de réglage doit être fait
Matériaux du réglage: par le client. Nous recommandons un diamètre de perçage de 2 mm.
Acier galvanisé

Ø 30

Serrure"K" Le réglage verrouillabe
Exemple de commande:
X + 18 MVKPM22-63

Matériaux du réglage:
Aluminium

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.0-50F 1/2
CH-3714 Frutigen Edition 15 10
