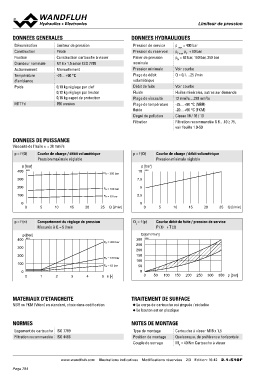

Limiteur de pBrVe.PssMio1n8

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression Pression de service p max = 400 bar
Construction Piloté Pression du reservoir pT max pP + 80 bar
Fixation Construction cartouche à visser Palier de pression pN = 63 bar, 160 bar, 350 bar
Grandeur nominale M18 x 1,5 selon ISO 7789 nominale
Actionnement Manuellement Pression minimale Voir courbe
Température -25…+90 °C Plage de débit Q = 0,1…25 l/min
d’ambiance volumétrique
Poids 0,10 kg réglage par clef Débit de fuite Voir courbe
0,12 kg réglage par bouton Fluide Huiles minérales, autres sur demande
MTTFd 0,16 kg capot de protection Plage de viscosité 12 mm2/s…320 mm2/s
150 années Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Courbe de charge / débit volumétrique p = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable

p [bar] PN = 350 bar p [bar]
400 K0666 10 K0667

30 300 7,5

200 PN = 160 bar 5
100 PN = 63 bar
2,5
0 5 10 15 20 25 Q [l/min]
0 0
0 5 10 15 20 25 Q [l/min]

p = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurée à Q = 5 l/min P (1) → T (2)

p [bar] PN = 350 bar Q [cm3/min]
400 K0113 300 K0304
250
300 200
150
200 PN = 160 bar 100

100 PN = 63 bar 50
0
0 0 50 100 150 200 250 300 350 p [bar]
0 1 2 3 4 5 n [-]

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de cartouche est zinguée / nickelée

NORMES ◆ Le bouton est en plastique

Logement de cartouche ISO 7789 NOTES DE MONTAGE
Filtration recommandée ISO 4406
Type de montage Cartouche à visser M18 x 1,5
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 40 Nm Cartouche à visser

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 16 42 2.1-510F
