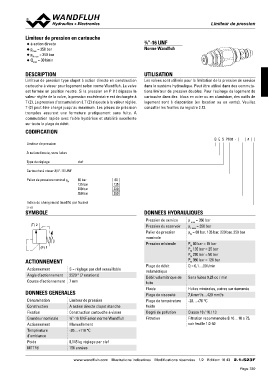

Limiteur deBpErSesPsUio0n8

Limiteur de pression en cartouche ¾“-16 UNF

◆ à action directe Norme Wandfluh

◆ pmax = 350 bar
◆ pN max = 350 bar
◆ Qmax = 30 l/min

DESCRIPTION UTILISATION

Limiteur de pression type clapet à action directe en construction Les valves sont utilisée pour la limitation de la pression de service
cartouche à visser pour logement selon norme Wandfluh. La valve dans le système hydraulique. Peut être utilisé dans des commuta-
est fermée en position neutre. Si la pression en P (1) dépasse la tions limiteur de pression doubles. Pour l'usinage du logement de
valeur réglée de la valve, la pression excédentaire est dechargée à cartouche dans des blocs en acier ou en aluminium, des outils de
T (2). La pression d‘accumulation à T (2) s'ajoute à la valeur réglée. logement sont à disposition (en location ou en vente). Veuillez
T (2) peut être chargé jusqu'au maximum. Les pièces de précision consulter les feuilles du registre 2.13.
trempées assurent une fermeture pratiquement sans fuite. A
commutation rapide avec faible hystérèse et stabilité excellente
sur toute la plage de débit.

CODIFICATION

B E S PU08 - #

Limiteur de pression

A action directe, sans fuites

Type de réglage clef

Cartouche à visser 3/4“-16 UNF

Palier de pression nominal pN 60 bar 60
135 bar 135
220 bar 220
350 bar 350

Indice de changement (modifié par l’usine) DONNEES HYDRAULIQUES

2.1-523

SYMBOLE

(T) 2 Pression de service p max = 350 bar
Pression du reservoir pT max = 350 bar
(P) 1 Palier de pression pN = 60 bar, 135 bar, 220 bar, 350 bar
nominale
ACTIONNEMENT S = réglage par clef verouillable Pression minimale PN 60 bar = 15 bar
2520 ° (7 rotations) PN 135 bar = 25 bar
Actionnement 7 mm Plage de débit PN 220 bar = 50 bar
Angle d’actionnement volumétrique PN 350 bar = 120 bar
Course d’actionnement Débit volumétrique de Q = 0,1…30 l/min
fuite
DONNEES GENERALES Fluide Sans fuites 0,25 cc / min
Plage de viscosité
Dénomination Limiteur de pression Plage de température Huiles minérales, autres sur demande
Construction A action directe clapet étanche fluide 7,4 mm2/s…420 mm2/s
Fixation Construction cartouche à visser Degré de pollution -20…+70 °C
Grandeur nominale ¾“-16 UNF selon norme Wandfluh Filtration
Actionnement Manuellement Classe 18 / 16 / 13
Température -30…+110 °C Filtration recommandée ß 10…16 ≥ 75,
d’ambiance voir feuille 1.0-50
Poids 0,145 kg réglage par clef
MTTFd 150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/2 Edition: 16 43 2.1-523F
