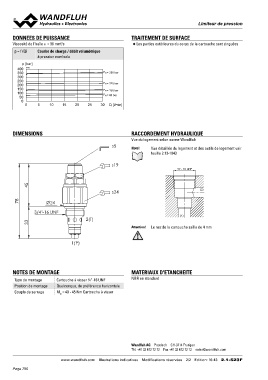

P. 790
Limiteur deBpErSesPsUio0n8
DONNEES DE PUISSANCE TRAITEMENT DE SURFACE
Viscosité de l'huile u = 30 mm2/s ◆ Les parties extérieures du corps de la cartouche sont zinguées
p = f (Q) Courbe de charge / débit volumétrique
à pression nominale
p [bar] 5 PN = 350 bar
400 K4145 PN = 220 bar
350 PN = 135 bar
300 PN = 60 bar
250
200 10 15 20 25 30 Q [l/min]
150
100
50
0
0
DIMENSIONS RACCORDEMENT HYDRAULIQUE
Vue du logement selon norme Wandfluh
s5 Note! Vue détaillée du logement et des outils de logement voir
feuille 2.13-1043
s19
¾“ - 16 UNF
78 Ø24 s24 (2)
45 3/4"-16 UNF
(1)
33 2(T)
Attention! Le nez de la cartouche saille de 4 mm
1(P)
NOTES DE MONTAGE MATERIAUX D'ETANCHEITE
Type de montage Cartouche à visser 3⁄4“-16 UNF NBR en standard
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 40 - 45 Nm Cartouche à visser
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 2/2 Edition: 16 43 2.1-523F
