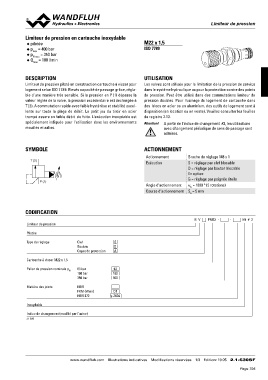

LLiimmiitteeuurr ddee pprreessssiioonn

Limiteur de pression en cartouche inoxydable M22 x 1,5
◆ pilotée
QppmNmamaxxa=x==410300500bl/abmrairn ISO 7789
◆
◆
◆

DESCRIPTION UTILISATION

Limiteur de pression piloté en construction cartouche à visser pour Les valves sont utilisée pour la limitation de la pression de service
logement selon ISO 7789. Elevés capacité de passage grâce, régla- dans le système hydraulique ou pour la protection contre des points
ble d'une manière très sensible. Si la pression en P (1) dépasse la de pression. Peut être utilisé dans des commutations limiteur de
valeur réglée de la valve, la pression excédentaire est dechargée à pression doubles. Pour l'usinage du logement de cartouche dans
T (2). A commutation rapide avec faible hystérèse et stabilité excel- des blocs en acier ou en aluminium, des outils de logement sont à
lente sur toute la plage de débit. Le petit jeu du tiroir en acier disposition (en location ou en vente). Veuillez consulter les feuilles
trempé assure un faible débit de fuite. L'exécution inoxydable est du registre 2.13.
spécialement indiquée pour l'utilisation dans les environnements
mouillés et salins. Attention! A partir de l'indice de changement #2, les utilisations
avec changement périodique de sens de passage sont
admises.

SYMBOLE ACTIONNEMENT Broche de réglage M8 x 1

T (2) Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
P (1) En option:
Angle d’actionnement G = réglage par poignée étoile
Course d’actionnement
ab = 1800 ° (5 rotations)
Sb = 5 mm

CODIFICATION

B V PM22 - - K9 # 2

Limiteur de pression

Pilotée

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M22 x 1,5

Palier de pression nominale pN 63 bar 63
160 bar 160
350 bar 350

Matière des joints NBR
FKM (Viton)
NBR 872 D1
y-Z604

Inoxydable

Indice de changement (modifié par l‘usine)

2.1-530S

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 05 2.1-530SF
