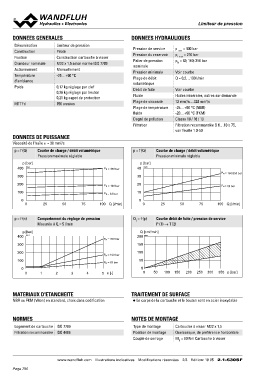

LLiimmiitteeuurr ddee pprreessssiioonn
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Limiteur de pression Pression de service p max = 400 bar
Construction Piloté Pression du reservoir pT max = 210 bar
Fixation Construction cartouche à visser Palier de pression pN = 63; 160; 350 bar
Grandeur nominale M22 x 1,5 selon norme ISO 7789 nominale
Actionnement Manuellement Pression minimale Voir courbe
Température -25…+90 °C Plage de débit Q = 0,2…100 l/min
d’ambiance volumétrique
Poids 0,17 kg réglage par clef Débit de fuite Voir courbe
0,26 kg réglage par bouton Fluide Huiles minérales, autres sur demande
MTTFd 0,21 kg capot de protection Plage de viscosité 12 mm2/s…320 mm2/s
150 années Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
p = f (Q) Courbe de charge / débit volumétrique p = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] PN = 350 bar 40 K0670 PN = 160/350 bar
400 K0669 30 PN = 63 bar
20
300 10 25 50 75 100 Q [l/min]
200 PN = 160 bar 0
100 PN = 63 bar 0
0 25 50 75 100 Q [l/min]
0
p = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurée à Q = 5 l/min P (1) → T (2)
p [bar] PN = 350 bar Q [cm3/min]
400 K0113 200 K0114
300 150
200 PN = 160 bar 100
100 PN = 63 bar 50
0 0
0 1 2 3 4 5 n [-] 0 50 100 150 200 250 300 350 p [bar]
MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE
NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de la cartouche et le bouton sont en acier inoxydable
NORMES NOTES DE MONTAGE
Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Filtration recommandée ISO 4406 Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 60 Nm Cartouche à visser
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 05 2.1-530SF
