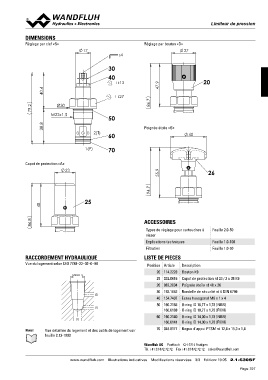

LLiimmiitteeuurr ddee pprreessssiioonn
DIMENSIONS 17 Réglage par bouton «D»
s4 27
Réglage par clef «S»
30 86.7 20
Ø30 40 47.9
M22x1.5 79.2
38.8 40.4 s13 Poignée étoile «G»
Capot de protection «A» s27
23 40
50
2(T) 60
1(P) 70
94.7 26
55.9
86.8 25
48
ACCESSOIRES
Feuille 2.0-50
Types de réglage pour cartouches à
visser Feuille 1.0-100
Explications techniques Feuille 1.0-50
Filtration
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES
Vue du logement selon ISO 7789–22–02–0–98 Position Article Description
20 114.2228 Bouton K9
M22x1.5 25 032.0616 Capot de protection rd 23 / 3 x 35 K9
26 082.2004 Poignée étoile rd 40 x 26
Note! (2) 30 193.1062 Rondelle de sécurité rd 6 DIN 6799
(1) 40 154.7407 Écrou hexagonal M8 x 1 x 4
(1) 50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)
Vue détaillée du logement et des outils de logement voir 60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
feuille 2.13-1003 160.6141 O-ring ID 14,00 x 1,78 (FKM)
70 049.8177 Bague d'appui PTSM rd 12,4 x 15,3 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 19 05 2.1-530SF
