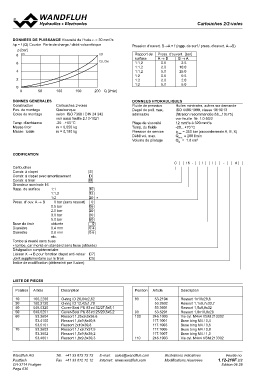

P. 636
Cartouches 2/2-voies
DONNEES DE PUISSANCE Viscosité de l'huile υ = 30 mm2/s Pression d'ouvert. B→A = f (rapp. de surf./ press. d'ouvert. A→B)
∆p = f (Q) Courbe Perte de charge / débit volumétrique
p [bar] CD Rapport de Press. d'ouvert. [bar]
8 K0256 surface
1:1,2 A→B B→A
6 CS, CM 1:1,2
1:1,2 0.5 2.5
1:2
1:2 2.0 10.0
1:2
4 5.0 25.0
2 0.5 0.5
2.0 2.0
0 5.0 5.0
0 50 100 150 200 Q [l/min]
DONNES GENERALES DONNEES HYDRAULIQUES
Construction
Pos. de montage Cartouches 2-voies Fluide de pression Huiles minérales, autres sur demande
Cotes de montage Quelconque
selon ISO 7368 / DIN 24 342 Degré de poll. max. ISO 4406:1999, classe 18/16/13
Temp. d'ambiance voir aussi feuille 2.13-1021
Masse tiroir -20…+50 °C admissible (filtration recommandée ß6...10≥75)
Masse totale m = 0,050 kg
m = 0,180 kg voir feuille Nr. 1.0-50/2
Plage de viscosité 12 mm2/s à 320 mm2/s
Temp. du fluide -20…+70 °C
Pression de service pmax = 350 bar (raccordements A, B, X)
Débit vol. max. Qmax = 200 l/min
Volume de pilotage Qst = 1.0 cm3
CODIFICATION
C 16 - / / - #
Cartouches
Constr. à clapet S
Constr. à clapet avec amortissement D
Constr. à tiroir M
Grandeur nominale 16
Rapp. de surface 1:1 10
1:1,2 12
1:2 20 ∗
Press. d' ouv. A → B 0 bar (sans ressort) 0
0.5 bar 05
2.0 bar 20
3.0 bar 30
5.0 bar 50
Buse du tiroir obturée 0
Diamètre 0.4 mm 0.4
Diamètre 0.6 mm 0.6
etc.
Tombe si monté sans buse
∗ tombe, car monté en standard sans buse (obturée)
Désignation complémentaire
Liaison X → B pour fonction clapet anti-retour C7
Joint supplémentaire sur le tiroir C5
Indice de modification (déterminé par l'usine)
LISTE DE PIECES Description Position Article Description
Position Article O-ring ID 26,64x2,62 80 53.2104 Ressort 1x10x28,6
O-ring ID 12,42x1,78 53.2602 Ressort 1,1x9,7x33,7
10 160.2266 Cover-Seal PU 83 rd 32/27,5x5,1 53.3601 Ressort 1,5x9,8x32
30 160.2120 Cover-Seal PU 83 rd 25/20,5x5,2 Ressort 1,9x10,8x29
40 049.0320 Ressort 1,25x9,8x38,6 90 53.5201 Vis cyl. M4x4 VSM 213302
50 049.0251 Ressort 1,6x9,8x40,8 100 246.1003 Buse bing M4 / 0,4
60 53.2604 Ressort 2x10x39,8 Buse bing M4 / 0,6
Ressort 1,1x9,7x37,5 117.1001 Buse bing M4 / 0,8
53.4100 Ressort 1,5x9,8x39,2 117.1003 Buse bing M4 / 1,0
53.5101 Ressort 1,8x9,8x39,3 117.1005 Vis cyl. M4x4 VSM 213302
70 53.2603 117.1007
53.3602 110 246.1003
53.4601
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.12-210F 2/2
CH-3714 Frutigen
Page 636 Edition 06 28
