InformatIniofno vvaallvveess àà ccllaappeett

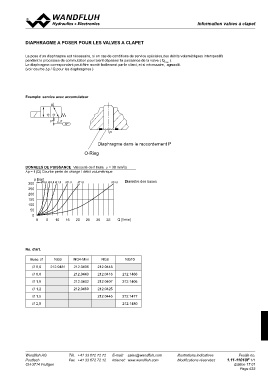

DIAPHRAGME A POSER POUR LES VALVES A CLAPET

La pose d'un diaphragme est nécessaire, si en cas de conditions de service spéciales,des débits volumétriques intempestifs
pendant le processus de commutation pourraient dépasser la puissance de la valve ( Qmax ).
Le diaphragme correspondant peut être monté facilement par le client, et si nécessaire, agrandit.
(voir courbe ∆p / Q pour les diaphragmes )

Exemple: service avec accumulateur
A

P T SP

P

Diaphragme dans le raccordement P
O-Ring

DONNEES DE PUISSANCE Viscosité de l’ huile υ = 30 mm2/s
∆p = f (Q) Courbe perte de charge / débit volumétrique

p [bar] Ø 1,2 Ø 1,5 Ø 2,0 Diamètre des buses
300 K0021Ø 0,6 Ø 0,8 Ø 1,0

250

200

150

100

50

0
0 5 10 15 20 25 30 35 Q [l/min]

No. d'art.

Buse. ∅ NG3 NG4-Mini NG6 NG10
∅ 0,6 212.0481 212.0406 212.0448
∅ 0,8 212.0440 212.0416 212.1466
∅ 1,0 212.0402 212.0407 212.1406
∅ 1,2 212.0469 212.0425
∅ 1,5 212.0445 212.1477
∅ 2,0 212.1480

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.11-11010F 1/1
CH-3714 Frutigen
Edition 17 01
