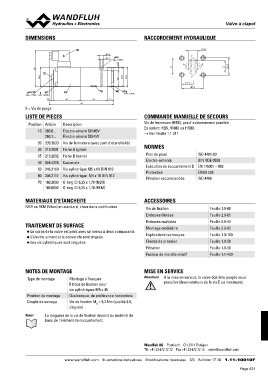

VVaallvvee àà ccllaappeett

DIMENSIONS                                                                                             RACCORDEMENT HYDRAULIQUE

                                             30       9.5                                                                T          17.8
                               A                      5.5 MD= 5.2Nm                                            A                     B

           E
       85
              45
                                                                                                                                       38 8
                                                                                                                                             45
                                                                                                                                                    46

                                                                                                                                                                              31
                                                                                                                                                                                                                                               21
                                                                                                                                                                                                                                                   32.5
                                                                                                                      P

                                                                                                               21.5
                                                                                                                     40.5

      20 50          10                               70 40 60

MD= 9.5Nm MD= 5.2Nm                                                                         MD= 5.2Nm

           4 64                                       64 15

                                                 153

E = Vis de purge

LISTE DE PIECES                                                                                        COMMANDE MANUELLE DE SECOURS

Position   Article   Description                                                                       Vis de fermeture (HB0), pas d'actionnement possible
       10  260.6...  Électro-aimant SIN45V
           260.7...  Électro-aimant SIS45V                                                             En option: HB6, HN(K) ou HR(K)
       20  239.2033  Vis de fermeture (avec joint d’étanchéité)
       30  219.2001  Fiche A (grise)                                                                   → Voir feuille 1.1-311
       35  219.2002  Fiche B (noire)
       40  058.4215  Couvercle                                                                         NORMES
       50  246.2160  Vis cylindrique M5 x 60 DIN 912
       60  246.2117  Vis cylindrique M5 x 16 DIN 912                                                   Plan de pose                 ISO 4401-03
       70  160.2093  O-ring ID 9,25 x 1,78 (NBR)                                                       Electro-aimants              DIN VDE 0580
           160.6092  O-ring ID 9,25 x 1,78 (FKM)                                                       Exécution de raccordement D  EN 175301 – 803
                                                                                                       Protection                   EN 60 529
                                                                                                       Filtration recommandée       ISO 4406

MATERIAUX D'ETANCHEITE                                                                                 ACCESSOIRES                        Feuille 1.0-60
                                                                                                                                          Feuille 2.9-05
NBR ou FKM (Viton) en standard, choix dans codification                                                 Vis de fixation                   Feuille 2.9-45
                                                                                                        Embases filetées                  Feuille 2.9-85
TRAITEMENT DE SURFACE                                                                                   Embases multiples                 Feuille 1.0-100
                                                                                                        Montage modulaire                 Feuille 1.0-50
◆ Le corps de la valve est peint avec un vernis à deux composants                                       Explications techniques           Feuille 1.0-50
◆ L’électro-aimant et le couvercle sont zingués                                                         Fluides de pression               Feuille 1.1-430
◆ Les vis cylindriques sont zinguées                                                                    Filtration
                                                                                                        Facteur de marche relatif

NOTES DE MONTAGE                                                                                       MISE EN SERVICE

Type de montage          Montage à flasquer                                                            Attention! A la mise en service, la valve doit être purgée sous
                         5 trous de fixation pour                                                                    pression (deux rotations de la vis E au maximum).
Position de montage      vis cylindriques M5 x 45
Couple de serrage
                         Quelconque, de préférence horizontale

                         Vis de fixation MD = 5,2 Nm (qualité 8.8,
                         zinguée)

Note!      La longueur de la vis de fixation dépend du matériel de
           base de l'élément de raccordement.
