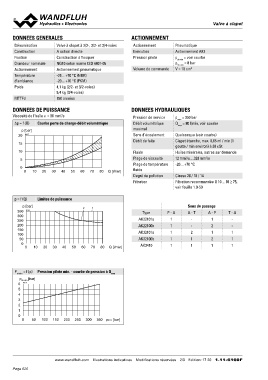

Page 626 - Softbound_Edition_19_fr

VVaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Pneumatique
Construction A action directe Exécution
Fixation Construction à flasquer Pression pilote Actionnement AKI
Grandeur nominale NG10 selon norme ISO 4401-05
Actionnement Actionnement pneumatique Volume de commande pst min = voir courbe
Température -25…+70 °C (NBR) pst max = 8 bar
d’ambiance -20…+70 °C (FKM) V = 10 cm3
Poids 4,1 kg (2/2- et 3/2-voies)
5,4 kg (3/4-voies)
MTTFd 150 années

DONNEES DE PUISSANCE DONNEES HYDRAULIQUES

Viscosité de l'huile u = 30 mm2/s Pression de service pmax = 350 bar
Δp = f (Q) Courbe perte de charge-débit volumétrique Débit volumétrique Qmax = 80 l/min, voir courbe
maximal
p [bar] Sens d’écoulement Quelconque (voir courbe)
20 K0157 Débit de fuite Clapet étanche, max. 0,05 ml / min (1
goutte / min environ) à 30 cSt
15 Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
10 Plage de température -20…+70 °C
fluide
5 Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
0 voir feuille 1.0-50
0 10 20 30 40 50 60 70 80 Q [l/min]

p = f (Q) Limites de puissance

p [bar] 21 Sens de passage
350 K0173
Type P - A A - T A - P T - A
300
AK22101a 1 - 1 -
250

200 AK22100b 1 - 2 -

150 AK32101a 1 2 1 1

100 AK32100b 1 1 2 1

50

0 AK3410 1 1 1 1
0 10 20 30 40 50 60 70 80 Q [l/min]

Pst min = f (p) Pression pilote min. - courbe de pression à Qmax

pst min [bar]
6 K0174
5
4
3
2
1
0

0 50 100 150 200 250 300 350 pxxx [bar]
