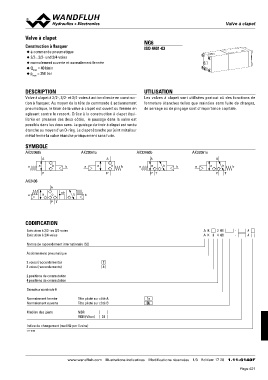

VVaallvvee àà ccllaappeett

Valve à clapet NG6

Construction à flasquer ISO 4401-03
◆ à commande pneumatique
◆ 2/2-, 3/2- und 3/4-voies
◆ normalement ouverte et normalement fermée
◆ Qmax = 40 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet à 2/2-, 3/2- et 3/4-voies à action directe en construc- Les valves à clapet sont utilisées partout où des fonctions de
tion à flasquer. Au moyen de la tête de commande à actionnement
pneumatique, le tiroir de la valve à clapet est ouvert ou fermée en fermeture étanches telles que maintien sans fuite de charges,
agissant contre le ressort. Grâce à la construction à clapet équi-
librée en pression des deux côtés, le passage dans la valve est de serrage où de pinçage sont d'importance capitale.
possible dans les deux sens. Le guidage du tiroir à clapet est rendu
étanche au moyen d'un O-ring. Le clapet étanche par joint métal sur
métal ferme la valve étanche pratiquement sans fuite.

SYMBOLE AK22061a AK32060b AK32061a

AK22060b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

AK3406

A

a a o ab b b

PT

CODIFICATION A K 2 06 - #
A K 3 4 06 - #
Exécution à 2/2- ou 3/2-voies
Exécution à 3/4-voies

Norme de raccordement internationale ISO

Actionnement pneumatique

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation
4 positions de commutation

Grandeur nominale 6

Normalement fermée Tête piloté sur côté A 1a
Normalement ouverte Tête piloté sur côté B 0b

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-6140
