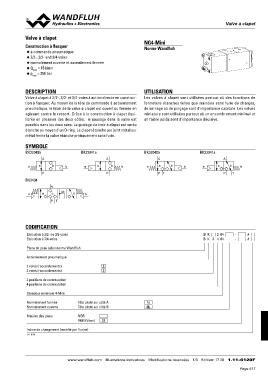

VVaallvvee àà ccllaappeett

Valve à clapet NG4-Mini

Construction à flasquer Norme Wandfluh
◆ à commande pneumatique
◆ 2/2-, 3/2- and 3/4-voies
◆ normalement ouverte et normalement fermée
◆ Qmax = 15 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet à 2/2-, 3/2- et 3/4-voies à action directe en construc- Les valves à clapet sont utilisées partout où des fonctions de
tion à flasquer. Au moyen de la tête de commande à actionnement fermeture étanches telles que maintien sans fuite de charges,
pneumatique, le tiroir de la valve à clapet est ouvert ou fermée en de serrage où de pinçage sont d'importance capitale. Les valves
agissant contre le ressort. Grâce à la construction à clapet équi- miniature sont utilisées partout où un encombrement minimal et
librée en pression des deux côtés, le passage dans la valve est un faible poids sont d'importance décisive.
possible dans les deux sens. Le guidage du tiroir à clapet est rendu
étanche au moyen d'un O-ring. Le clapet étanche par joint métal sur
métal ferme la valve étanche pratiquement sans fuite.

SYMBOLE BK22041a BK32040b BK32041a

BK22040b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

BK3404

A

a a o ab b b

PT

CODIFICATION B K 2 04 - #
B K 3 4 04 - #
Exécution à 2/2- ou 3/2-voies
Exécution à 3/4-voies

Plane de pose selon norme Wandfluh

Actionnement pneumatique

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation
4 positions de commutation

Grandeur nominale 4-Mini

Normalement fermée Tête piloté sur côté A 1a
Normalement ouverte Tête piloté sur côté B 0b

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-6120

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 20 1.11-6120F
