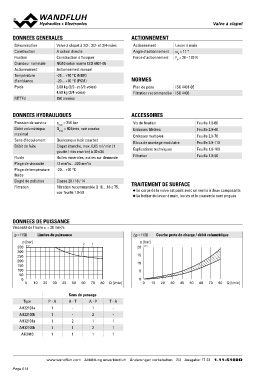

Valve à AclHa.p.1e0t

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Levier à main
Construction A action directe Angle d’actionnement
Fixation Construction à flasquer Force d’actionnement ab = 11 °
Grandeur nominale NG10 selon norme ISO 4401-05 Fb = 20 - 120 N
Actionnement Actionnement manuel
Température -25…+70 °C (NBR) NORMES
d’ambiance -20…+70 °C (FKM)
Poids 3,60 kg (2/2- et 3/2-voies) Plan de pose ISO 4401-05
4,60 kg (3/4-voies)
MTTFd 150 années Filtration recommandée ISO 4406

DONNEES HYDRAULIQUES ACCESSOIRES

Pression de service pmax = 350 bar Vis de fixation Feuille 1.0-60
Débit volumétrique Qmax = 80 l/min, voir courbe Embases filetées Feuille 2.9-40
maximal Embases multiples Feuille 2.9-70
Sens d’écoulement Quelconque (voir courbe) Blocs de montage modulaire Feuille 2.9-110
Débit de fuite Clapet étanche, max. 0,05 ml / min (1 Explications techniques Feuille 1.0-100
goutte / min environ) à 30 cSt Filtration Feuille 1.0-50
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s TRAITEMENT DE SURFACE
Plage de température -20…+70 °C
fluide ◆ Le corps de la valve est peint avec un vernis à deux composants
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75, ◆ Le boîtier du levier à main, les vis et le couvercle sont zingués
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance Δp = f (Q) Courbe perte de charge / débit volumétrique
p [bar]
p [bar] 21
350 K0173 20 K0157
15
300 10

250 5
0
200
0 10 20 30 40 50 60 70 80 Q [l/min]
150

100

50

0
0 10 20 30 40 50 60 70 80 Q [l/min]

Sens de passage

Type P - A A - T A - P T - A

AH22101a 1 - 1 -

AH22100b 1 - 2 -

AH32101a 1 2 1 1

AH32100b 1 1 2 1

AH3410 1 1 1 1

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 23 1.11-5160D
