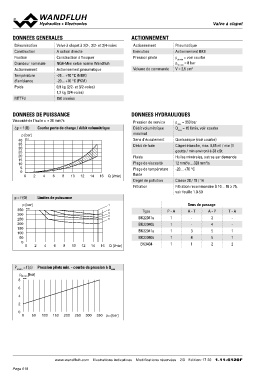

Page 618 - Softbound_Edition_19_fr

VVaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Pneumatique
Construction A action directe Exécution
Fixation Construction à flasquer Pression pilote Actionnement BKII
Grandeur nominale NG4-Mini selon norme Wandfluh
Actionnement Actionnement pneumatique Volume de commande pst min = voir courbe
Température -25…+70 °C (NBR) pst max = 8 bar
d’ambiance -20…+70 °C (FKM) V = 2,5 cm3
Poids 0,9 kg (2/2- et 3/2-voies)
1,2 kg (3/4-voies)
MTTFd 150 années

DONNEES DE PUISSANCE DONNEES HYDRAULIQUES

Viscosité de l'huile u = 30 mm2/s Pression de service pmax = 350 bar
Débit volumétrique Qmax = 15 l/min, voir courbe
Δp = f (Q) Courbe perte de charge / débit volumétrique maximal
Sens d’écoulement Quelconque (voir courbe)
p [bar] Débit de fuite Clapet étanche, max. 0,05 ml / min (1
goutte / min environ) à 30 cSt
40 K0154 Fluide Huiles minérales, autres sur demande
35 Plage de viscosité 12 mm2/s…320 mm2/s
30 Plage de température -20…+70 °C
25 fluide
20 Degré de pollution Classe 20 / 18 / 14
15 Filtration Filtration recommandée ß 10…16 ≥ 75,
10 voir feuille 1.0-50

5
0

0 2 4 6 8 10 12 14 16 Q [l/min]

p = f (Q) Limites de puissance

p [bar] 1 Sens de passage

350 K0153 2 Type P - A A - T A - P T - A
300 3
250 4 BK22041a 1 - 2 -

5

200 BK22040b 1 - 4 -

150 BK32041a 1 3 5 1

100 BK32040b 1 4 5 1

50

0 BK3404 1 1 2 2
0 2 4 6 8 10 12 14 16 Q [l/min]

Pst min = f (p) Pression pilote min. - courbe de pression à Qmax
pst min [bar]
8 K0241

6

4

2

0
0 50 100 150 200 250 300 350 pxxx[bar]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 20 1.11-6120F
