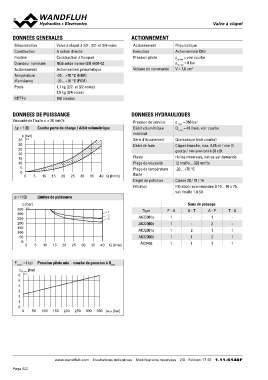

VVaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Pneumatique
Construction A action directe Exécution
Fixation Construction à flasquer Pression pilote Actionnement CKII
Grandeur nominale NG6 selon norme ISO 4401-03
Actionnement Actionnement pneumatique Volume de commande pst min = voir courbe
Température -25…+70 °C (NBR) pst max = 8 bar
d’ambiance -20…+70 °C (FKM) V = 7,0 cm3
Poids 1,7 kg (2/2- et 3/2-voies)
2,5 kg (3/4-voies)
MTTFd 150 années

DONNEES DE PUISSANCE DONNEES HYDRAULIQUES

Viscosité de l'huile u = 30 mm2/s Pression de service p max = 350 bar
Débit volumétrique Q max = 40 l/min, voir courbe
Δp = f (Q) Courbe perte de charge / débit volumétrique maximal
Sens d’écoulement Quelconque (voir courbe)
p [bar] 10 15 20 25 30 35 40 Q [l/min] Débit de fuite Clapet étanche, max. 0,05 ml / min (1
35 K0078 goutte / min environ) à 30 cSt
30 Fluide Huiles minérales, autres sur demande
25 Plage de viscosité 12 mm2/s…320 mm2/s
20 Plage de température -20…+70 °C
15 fluide
10 Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
5 voir feuille 1.0-50
0

05

p = f (Q) Limites de puissance

p [bar] Sens de passage

350 K0177 1 Type P - A A - T A - P T - A
300 2
250 3 AK22061a 1 - 1 -
200
150 10 15 20 25 30 35 40 Q [l/min] AK22060b 1 - 3 -
100
AK32061a 1 2 1 1
50
0 AK32060b 1 1 2 1
05
AK3406 1 1 1 1

Pst min = f (p) Pression pilote min. - courbe de pression à Qmax

pst min [bar]
6 K0174
5
4
3
2
1
0

0 50 100 150 200 250 300 350 pxxx [bar]
