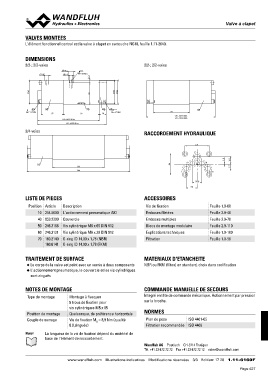

Page 627 - Softbound_Edition_19_fr

VVaallvvee àà ccllaappeett

VALVES MONTEES

L'élément fonctionnel central est la valve à clapet en cartouche NG10, feuille 1.11-2040.

DIMENSIONS 3/2-; 2/2-voies

3/2-; 2/2-voies 10.5 MD= 8.9Nm
6.5
G1/8"

60
55 7

60
62

50 10 70 40 60 93 10

MD= 8.9Nm 57 93 18 MD= 8.9Nm 178 AK22100b
178 AK32100b
160 AK22101a
178 AK32101a

3/4-voies RACCORDEMENT HYDRAULIQUE

54
P

46
1.5

9.7 16.8
10 A B
T To
133
266

LISTE DE PIECES 20.8

Position Article Description 24 Feuille 1.0-60
10 254.5000 L'actionnement pneumatique AKI Feuille 2.9-40
40 059.2200 Couvercle ACCESSOIRES Feuille 2.9-70
Feuille 2.9-110
50 246.3166 Vis cylindrique M6 x 65 DIN 912 Vis de fixation Feuille 1.0-100
Embases filetées Feuille 1.0-50
60 246.3121 Vis cylindrique M6 x 20 DIN 912 Embases multiples
Blocs de montage modulaire
70 160.2140 O-ring ID 14,00 x 1,78 (NBR) Explications techniques
160.6141 O-ring ID 14,00 x 1,78 (FKM) Filtration

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Le corps de la valve est peint avec un vernis à deux composants NBR ou FKM (Viton) en standard, choix dans codification

◆ L'actionnement pneumatique, le couvercle et les vis cylindriques

sont zingués

NOTES DE MONTAGE COMMANDE MANUELLE DE SECOURS

Type de montage Montage à flasquer Integré en tête de commande mécanique. Actionnement par pression
5 trous de fixation pour
Position de montage vis cylindriques M5 x 65 sur la broche.
Couple de serrage
Quelconque, de préférence horizontale NORMES

Vis de fixation MD = 8,9 Nm (qualité Plan de pose ISO 4401-05
8.8,zinguée)
Filtration recommandée ISO 4406

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 17 20 1.11-6160F
