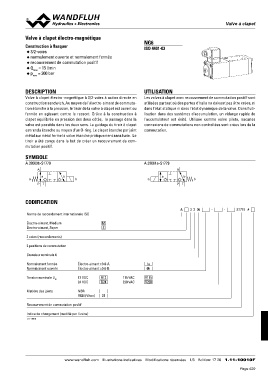

VVaallvvee àà ccllaappeett

Valve à clapet électro-magnétique NG6

Construction à flasquer ISO 4401-03
◆ 3/2-voies
◆ normalement ouverte et normalement fermée
◆ recouvrement de commutation positif
Qpmmaaxx = 15 l/min
◆ = 300 bar
◆

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 3/2-voies à action directe en Les valves à clapet avec recouvrement de commutation positif sont
construction sandwich. Au moyen de l'électro-aimant de commuta- utilisées partout où des pertes d'huile ne doivent pas être crées, ni
tion étanche à la pression, le tiroir de la valve à clapet est ouvert ou dans l'état statique ni dans l'état dynamique de la valve. Dans l'uti-
fermée en agissant contre le ressort. Grâce à la construction à lisation dans des systèmes d'accumulation, un vidange rapide de
clapet équilibrée en pression des deux côtés, le passage dans la l'accumulateur est évité. Utilisée comme valve pilote, aucunes
valve est possible dans les deux sens. Le guidage du tiroir à clapet connexions de commutations non controllées sont crées lors de la
est rendu étanche au moyen d'un O-ring. Le clapet étanche par joint commutation.
métal sur métal ferme la valve étanche pratiquement sans fuite. Le
tiroir a été conçu dans le but de créer un recouvrement de com-
mutation positif.

SYMBOLE bb A.32061a-S1779 A b
b
A.32060b-S1779 aa
PT
A

aa
PT

CODIFICATION

A 3 2 06 - - S1779 #

Norme de raccordement internationale ISO

Électro-aimant, Medium M
Électro-aimant, Super S

3 voies (raccordements)

2 positions de commutation

Grandeur nominale 6

Normalement fermée Électro-aimant côté A 1a
Normalement ouverte Électro-aimant côté B 0b

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Matière des joints NBR
FKM (Viton)
D1

Recouvrement de commutation positif

Indice de changement (modifié par l‘usine)

1.11-10010
